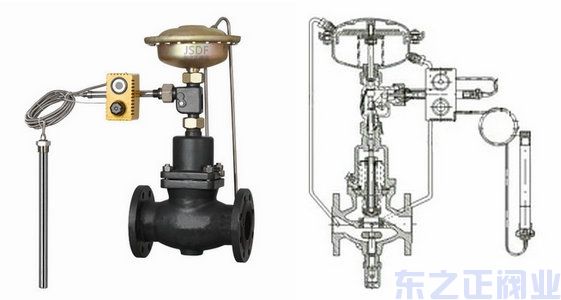

自力式流量、溫度組合閥
閥門型號：自力式流量、溫度組合閥 通徑規格：DN15～DN150mm
結構形式：直通鑄造閥 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16、PN40 適用溫度：≤150℃
應用范圍：非腐蝕性的液體介質 產品特點：無需外部控制儀表，通過管道自身壓力即可調節
一、自力式流量、溫度組合閥概述：
自力式流量、溫度組合閥無需外部控制儀表，通過管道自身壓力即可進行調節，通過組合件，進行多項組合控制，主要由一個帶有設定流量的控制閥門、執行器和一個帶定點調整器的溫控儀組成。自力式流量溫度組合閥適用于非腐蝕性的液體，在系統管道中的流量、溫度控制。按優先動作的原理工作，不能同時控制兩個參數。
二、自力式流量、溫度組合閥特點：
自力式流量、溫度組合閥安全性高，常用于無電、氣源場合，不存在外部能源的隱患，且操作簡單，設定時只需旋轉調節螺母即可，具有壓力平衡功能，靈敏度高的優點。
三、自力式流量、溫度組合閥參數：
閥體 | |
公稱通徑 | Dn15、20、25、32、40、50、65、80、100、125、150mm |
公稱壓力 | PN1.6、4.0MPa |
法蘭標準 | ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
閥體材料 | 鑄鐵（HT200)、鑄鋼(ZG230-450)、鑄不銹鋼(ZGICrl18Ni9Ti、ZGICr18Ni12Mo2Ti) |
閥芯材料 | 硬密封:不銹鋼 (1Cr18ni9Ti、1Cr18Ni12MoTi) |
軟密封:不銹鋼鑲嵌橡膠圈 | |
壓力平衡 | 不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
四、自力式流量、溫度組合閥工作溫度：
允許工作溫度 | |||
公稱通徑 | 150-250mm | 150-250mm | |
密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
冷卻罐2個≤200℃ | 冷卻罐2個和加長≤200℃ | ||
軟密封 | ≤150℃ | ||
五、自力式流量、溫度組合閥流量系數：
額定流量系數、噪音衡量系數、允許壓差 | ||||||||||||
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
額定流量系數KvS | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | |
節流器壓差的 | 0.02MPa | 0.1-2 | 0.2-3 | 0.2-4 | 0.4-7 | 0.6-11 | 0.8-16 | 3-28 | 4-40 | 6-63 | 8-80 | 12-125 |
0.05MPa | 0.2-3 | 0.3-4.5 | 0.3-6 | 0.5-10 | 0.8-16 | 1.1-24 | 4-40 | 6-58 | 9-90 | 12-120 | 18-180 | |
噪音衡量系數Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | |
允許壓差( Mpa) | PN16 | 1.6 | 1.5 | 1.2 | ||||||||
PN40 | 2.0 | |||||||||||
六、自力式流量、溫度組合閥 外形尺寸：
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
L mm | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
B mm | 121 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 295 | 325 | 372 |
φR mm | 263 | 380 | |||||||||||
H mm | 150 | 520 | |||||||||||
約重 | 21 | 23 | 24 | 27 | 31 | 36 | 47 | 55 | 74 | 93 | 118 | 178 | 261 |
