自力式閥前壓力調節閥

閥門型號：ZZYP-16K  通徑規格：DN15～DN250mm

結構形式：直通鑄造閥  閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）

公稱壓力：PN1.6、2.5、4.0MPa  適用溫度：0℃-200℃

應用范圍：液體、氣體和蒸汽介質  產品特點：泄壓、恒壓(用于閥前壓力調節)

一、自力式閥前壓力調節閥概述：

ZZYP-16K自力式閥前壓力調節閥是指泄壓、穩壓（用于閥前壓力調節）的自動控制，也可通俗的稱之為背壓閥，主要通過感應閥前壓力的變化，來調整閥芯打開的開度，從而實現控制閥前壓力在設定點。自力式閥前壓力調節閥由控制閥門、執行器和一個設定壓力的彈簧組成，適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中起閥前壓力控制的作用，當閥前壓力升高時，控制閥開啟。

二、自力式閥前壓力調節閥特點：

自力式閥前壓力調節閥最大的特點是能在無電、無氣的場所工作，壓力設定值在運行中可隨意調整，直接利用被調介質的能量，來操縱調節機構，從而實現自動控制，具有動作靈敏，密封性好，壓力設定點波動力小等優點！

三、自力式閥前壓力調節閥參數：

四、自力式閥前壓力調節閥工作原理：

自力式壓力調節閥用于控制閥前壓力的調壓閥，閥的作用方式為壓開型，介質由箭頭方向流入閥體，另一路經冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓之目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開啟度增大，直至閥前壓力下降到設定值為止。同理，如果當閥前力降低，作用在膜片上的力減小，由彈簧的反作用力，帶動閥芯，使閥門開啟度減小，直到閥后壓力上升到設定值為止。
五、自力式閥前壓力調節閥溫度范圍：

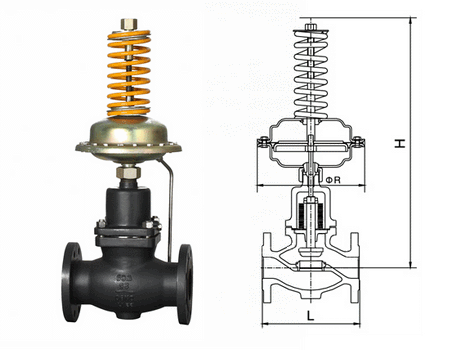

六、自力式閥前壓力調節閥 外形尺寸：
