自力式流量調節閥
閥門型號：ZZLP 通徑規格：DN15～DN250mm
結構形式：螺栓壓緊式 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN1.6、2.5、4.0MPa 適用溫度：0℃-200℃
應用范圍：非腐蝕性的液體介質 產品特點：無需外部能源，利用管道自身壓力調節
一、自力式流量調節閥概述：
ZZLP自力式流量調節閥（流量控制閥），由一個帶設定流量的控制閥門和執行器組成，主要應對在被控流量一旦調定后，不經常改變（調整）的場合，適用于非腐蝕性的液體，在系統管道中的流量控制。流量調節閥的有效壓力分為0.02MPa和0.05MPa兩種，應根據實際情況選用，選取時閥前、后壓差要大于該有效壓力，可用于最高溫度200℃的非腐蝕性的液體介質。
二、自力式流量調節閥特點：
自力式流量調節閥閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大，且設定點可調且范圍寬，便于用戶在設定范圍內連續調整流量。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統，正確使用這種閥門，可以方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。
三、自力式流量調節閥參數：
閥體 | |
公稱通徑 | Dn15、20、25、32、40、50、65、80、100、125、200、250mm |
公稱壓力 | PN1.6、4.0MPa |
法蘭標準 | ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
閥體材料 | 鑄鋼、鑄不銹鋼 |
閥芯材料 | 硬密封:不銹鋼 |
軟密封:不銹鋼鑲嵌橡膠圈 | |
壓力平衡 | 不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
四、自力式流量調節閥工作原理：
自力式流量調節閥無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力變化，按設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統。
五、自力式流量調節閥結構組成：

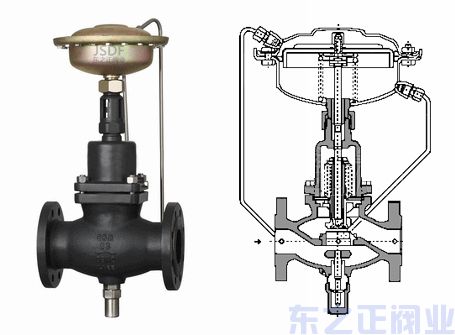

結構簡圖 | ||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
限流器 | 閥體 | 閥座 | 閥軸 | 閥蓋 | 波紋管 | 膜蓋 | 膜片 | 充注閥 |
六、自力式流量調節閥溫度范圍：
允許工作溫度 | |||
公稱通徑 | 15-125mm | 150-250mm | |
密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
冷卻罐≤200℃ | 冷卻罐和加長≤200℃ | ||
軟密封 | ≤150℃ | ||
七、自力式流量調節閥 外形尺寸
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
L mm | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
B mm | 121 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 295 | 325 | 372 |
φR mm | 263 | 380 | |||||||||||
H mm | 150 | 520 | |||||||||||
約重 | 21 | 23 | 24 | 27 | 31 | 36 | 47 | 55 | 74 | 93 | 118 | 178 | 261 |
