自力式微壓調節閥
閥門型號：ZZVP 通徑規格：DN15～DN100mm
結構形式：直通單座鑄造閥 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN10、PN16 適用溫度：≤150℃
應用范圍：油品、化學品、液體儲罐的氮封系統中 產品特點：壓力穩定、精度高、密封性好，控制微小差壓
一、自力式微壓調節閥概述：
自力式微壓調節閥采用平衡型單座閥，壓力穩定、精度高、密封性好，用于控制微小差壓。在運行中可任意對設定值進行調整，可廣泛應用于介質壓力不大于1.4Mpa工作溫度不大于120℃（或150℃），調壓范圍在0.14-7.2KPa無腐蝕性的氣體介質的閥后壓力（毫米水柱級），廣泛適用于各種油品、化學品、液體儲罐的氮封系統中。
二、自力式微壓調節閥應用：
自力式微壓調節閥是一種無需外加能源，利用被調介質自身壓力為動力源，進行自動調節壓力恒定的節能型產品，適用于各種工業爐燃燒統燃料氣體、石油在制品或油庫貯罐，保護氣體與熱處理保護氣體的微壓自動調節等場合。
三、自力式微壓調節閥參數：
技術參數和性能 | |
閥體 | DN15~100mm PN1.6 4.0MPA 材質WCB CF8 CF8M |
閥蓋 | 材質WCB CF8 CF8M 壓力平衡元件:膜片+彈簧 材料:彈簧304 |
膜片 | 丁晴橡膠:-40-120℃ 氟橡膠:-20-150℃ 乙丙烯橡膠:-50-150℃ |
執行機構(指揮器) |
模盒用A3鋼板沖壓成型 |
膜片 丁睛橡膠 氟橡膠 乙丙烯橡膠 |
彈簧304 闊芯304 閥座304 閥桿304 |
有五種可調壓范圍一種規格型號的執行機構 |
拆裝交換便捷，調節方便 |
四、自力式微壓調節閥工作原理：
該閥采用大膜片執行機構輸出力大穩定，對壓力流量微小變化極其敏感，控制精度很高，閥芯采用單座流開(高進低出)設計，在閥蓋處(和閥體連接處)安裝有平衡膜片(起到閥前壓力平衡，消除不平衡力)閥后壓力經取壓管進入薄膜執行機構，同薄膜執行機構調節彈簧相比較，壓力達不到設定值(調節壓縮執行機構彈簧)閥后壓力則變大，反之則變小。
五、自力式微壓調節閥 流量系數：
額定流量系數、噪音衡量系數、允許壓差 | ||||||||||
公稱通徑 | DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
額定流量系數 | Kv | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 25 |
流量特點 | 快開 | |||||||||
公稱壓力 | PN | 1.6Mpa | ||||||||
噪音衡量系數Z值 | 彈簧 | 1Cr18Ni9 | ||||||||
波紋膜片 | 丁晴橡膠 | 氟橡膠 | 乙丙烯橡膠 | |||||||
工作溫度 | -40-120℃ | -20-150℃ | -50-150℃ | |||||||

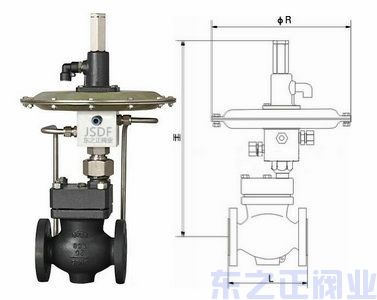

六、自力式微壓調節閥 外形尺寸
公稱通徑 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
法蘭距離L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 |
執行器寬K | 395 | |||||||
總高度H | 456 | 465 | 470 | 470 | 480 | 490 | 490 | 510 |
導壓管接口螺紋 | M16×1.5 | |||||||
重量Kg | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 |
