氣動軟密封蝶閥 閥門型號：D671X，D641X，D671F46，D641F46 通徑規格：DN50～DN1200
結構形式：中線型（對夾式，法蘭） 閥體材質：球墨鑄鐵、鑄鋼WCB、不銹鋼304、316
公稱壓力：PN6、PN10、PN16 適用溫度：-40℃～150℃ 應用范圍：水、氣體、油品、腐蝕性介質等
產品特點：密封性能好，耐老化、耐腐蝕，使用壽命長
一、氣動軟密封蝶閥 概述：
氣動軟密封蝶閥是一種防腐蝕性和密封性較好的中線型蝶閥，一般分為法蘭或對夾式連接，可用于含有腐蝕性介質及泄露量要求較高的常溫常壓場合。氣動軟密封蝶閥采用密封結構，密封材料有橡膠、聚四氟乙烯等，泄露量可達到零泄露。由于結構特征的限制，氣動軟密封蝶閥不適用于高溫、高壓及抗磨損等行業，只適合在常溫環境和低壓、中壓等場所做開關切斷和調節流量使用。

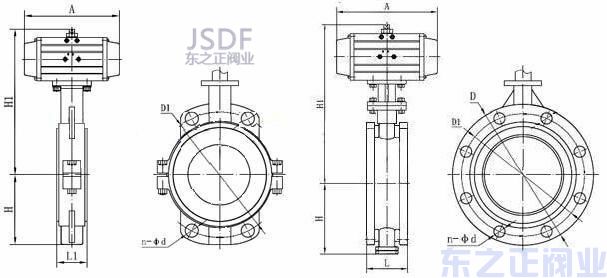

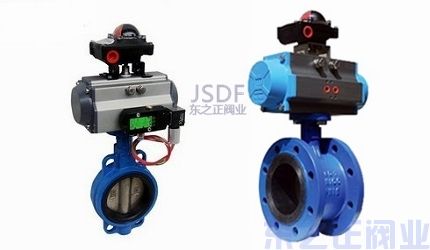

氣動對夾式軟密封蝶閥 氣動法蘭軟密封蝶閥
二、氣動軟密封蝶閥 參數說明：
公稱通徑 | DN50～DN1200(mm) |
壓力等級 | PN1.0、1.6、2.5MPa |
連接方式 | 對夾或法蘭連接 |
閥芯形式 | 碟板式 |
驅動方式 | 氣源驅動,壓縮空氣5～7bar(可帶手輪) |
動作范圍 | 0～90° |
密封材質 | 各種橡膠、聚四氟乙烯 |
工作場合 | 各種腐蝕性介質等(常溫常壓、低溫低壓場合) |
附件選項 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
控制方式 | 開關兩位控制,氣開、氣關式、彈簧復位、智能調節型(4～20mA模擬量信號) |
三、氣動軟密封蝶閥 優點：
氣動軟密封蝶閥優點： 1、結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。 2、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。 3、分為氣動對夾式軟密封蝶閥和氣動法蘭軟密封蝶閥，滿足不同管道。 4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。 5、密封材料耐老化、耐腐蝕，使用壽命長。 |
|
四、氣動軟密封蝶閥 密封材料：
材料品種 | 氯丁橡膠 | 丁腈橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 |
代號 | X或 0rJ | XA或orJA | XB或orJB | xC、JC或0rF | XD或orJD | X E或orJE |
耐最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
耐最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
五、氣動軟密封蝶閥和氣動硬密封蝶閥的區別：
1、軟密封蝶閥多為中線型，硬密封多為單偏心、雙偏心、三偏心蝶閥結構。
2、軟密封用于常溫環境。硬密封可用于低溫、常溫、高溫等環境。
3、軟密封使用于低壓-常壓，硬密封還可以使用于中高壓。
4、軟密封和三偏心硬密封蝶閥密封性能比較好，三偏心蝶閥在高壓高溫環境下可以保持良好的密封。
5、軟密封蝶閥的優點是密封性能好，缺點是容易老化、磨損、使用壽命短。
6、硬密封蝶閥使用壽命長，但是密封性相對比軟密封差。
