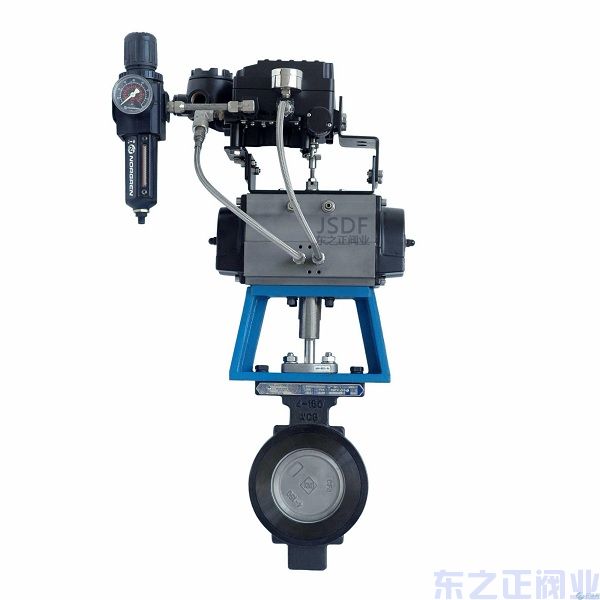

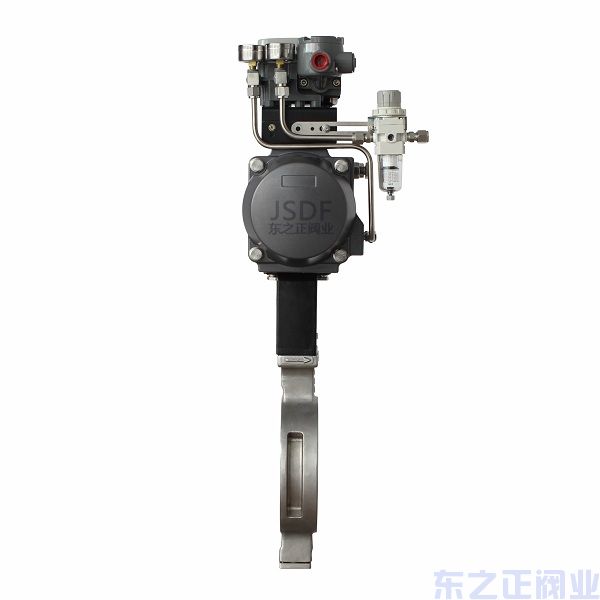

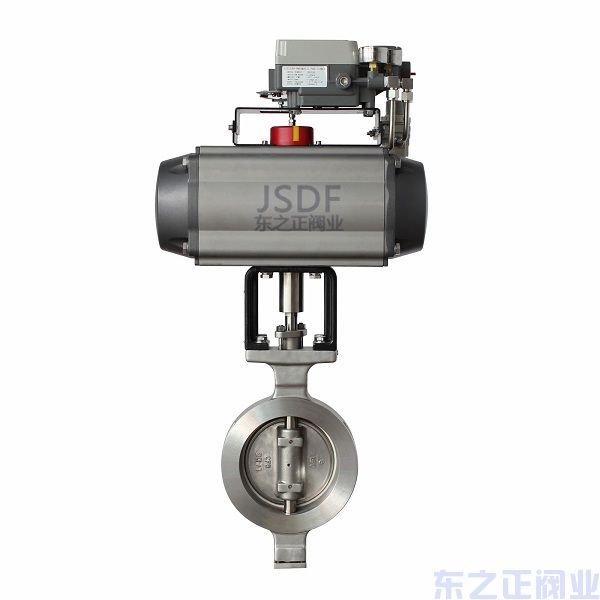

一、氣動高性能蝶閥 概述：

 鑄鋼閥體，PTFE閥座，帶氣動執行器。

適用溫度：-40～+600℃公稱壓力：150bl/300bl

連接方式：對夾式、法蘭式（DIN/ANSI/JIS）

適用介質：水、氣體、油類、粉末顆粒、煙氣脫硫

二、氣動高性能蝶閥 產品介紹：

氣動高性能蝶閥是在吸收幾種不同結構蝶閥優點的基礎上設計而成的一種新型蝶閥。這種蝶閥的閥板密封面為—球弧面體，密封機構通過系統壓力達到一種真正的動態密封，因此有優良的切斷性能和耐久性能。其體積小，重量輕，制造范圍廣，易于維修保養。氣動高性能蝶閥的安裝位置應便于維護,同時應留有附件的調整和操作空間. 為保證氣動高性能蝶閥的安全運行和便于維護,建議設置旁通管路. 氣動高性能蝶閥安裝前應清除管道內雜物; 安裝后應使閥門全開, 進行徹底清 洗和檢漏. 氣動高性能蝶閥檢修時,應重點檢查蝶板,閥座密封面和氣動執行機構活塞 密封環等零件,發現破損,應及時修復或調換,以確保系統的正常運行.

三、氣動高性能蝶閥 數據表格：

四、氣動高性能蝶閥 設計理念：

設計依據 GB

設計標準 GB12238

結構 長度 對夾式 連接 GB12221

對夾法蘭尺寸 GB12221

試驗和檢驗 JB/T9002

*注：系列蝶閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。

五、氣動高性能蝶閥 主要零件：

主要零件材質表 序號 零件名稱 材質

1 閥座 橡膠 橡膠 橡膠

2 圓錐銷 45鋼 45鋼 不銹鋼

3 蝶板 灰鑄鐵鍍硬鉻 碳鋼或不銹鋼 不銹鋼

4 閥體 灰鑄鐵 碳鋼 不銹鋼

5 螺柱 35鋼 碳鋼 不銹鋼

6 閥桿 45鋼 不銹鋼 不銹鋼

7 鍵 Key 45鋼 45鋼 不銹鋼

8 襯套 銅基粉末冶金 銅基粉末冶金 銅基粉末冶金

9  O形圈 橡膠 橡膠 橡膠

10 氣動裝置

11 位置指示器 塑料 塑料 塑料

注：系列蝶閥主要零部件及密封圈的材質可根據實際工況條或用戶。
