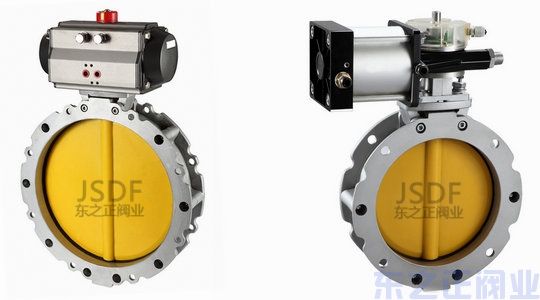

氣動粉塵蝶閥 通徑規格：DN50～DN500 結構形式：垂直板式

閥體材質：壓鑄鋁合金 公稱壓力：PN6、PN10、PN16  適用溫度：-15℃～100℃

應用范圍：水泥、粉塵、粉末等粉體及顆粒狀物料  產品特點：重量輕、性價比高、耐磨性強

一、氣動粉塵蝶閥 概述：

氣動粉塵蝶閥專用水泥、粉塵、粉末等物料介質的場合，主要由閥體、密封座、閥板和氣動執行器組成，閥體橡膠密封圈形成的軟性密封，使其特別適用于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，氣動粉塵蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。

二、氣動粉塵蝶閥  特點：

氣動粉塵蝶閥閥板中間為平板結構，閥桿設置在閥板的上下兩側并與閥板一體連接，密封座套接在閥板上，閥板兩側的閥桿穿過密封座的軸孔容置在閥體的軸孔內。氣動粉塵蝶閥由粉體板、丁晴密封圈，覆以耐磨高分子材料加工而成，半閥體為鋁合金材料，旋轉閥板采用高分子材料制作，專用于粉狀及顆粒狀物料處理。
三、氣動粉塵蝶閥  參數：

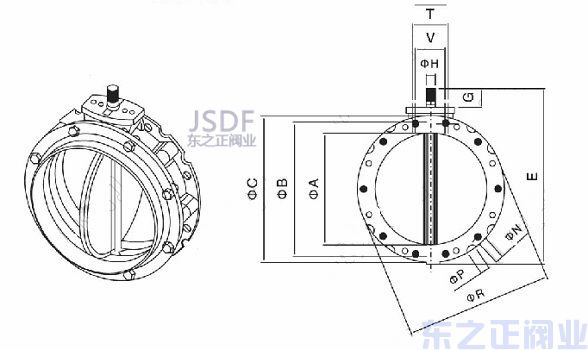

四、氣動粉塵蝶閥  結構圖：

五、氣動粉塵蝶閥  附件：
