氣動不銹鋼對夾蝶閥 閥門型號：D671X，D671F46，D673H 通徑規格：DN50～DN1200
結構形式：對夾式（中線型、三偏心） 閥體材質：球墨鑄鐵、鑄鋼WCB、不銹鋼304、316
公稱壓力：PN6、PN10、PN16、PN25 適用溫度：-40℃～450℃
應用范圍：污水、水、蒸氣、油品、腐蝕性介質
產品特點：閥體小,結構簡單,可用于空間狹窄、管道距離短的工況
一、氣動不銹鋼對夾蝶閥 概述：
氣動不銹鋼對夾蝶閥顧名思義就是采用對夾的方式，將蝶閥夾在管道的兩端法蘭之間，然后用一組螺栓穿過螺栓孔固定起來。氣動對夾式蝶閥的閥體體積小，閥體厚度相對比較薄，特別適合用在管道兩端距離偏短或空間有限的場合里。氣動對夾式蝶閥根據密封結構不同分為軟密封和金屬密封，其中軟密封蝶閥為中線型結構，具有防腐蝕、零泄漏等優點，而硬密封蝶閥為三偏心式，具有磨損少、使用壽命長等優點。

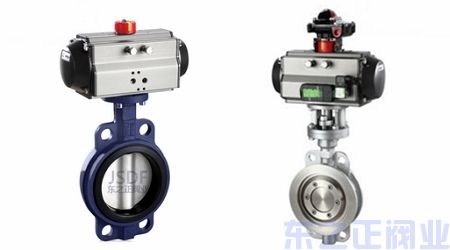

氣動對夾式軟密封蝶閥 氣動對夾式硬密封蝶閥
二、氣動不銹鋼對夾蝶閥 原理：
氣動不銹鋼對夾蝶閥 是以壓縮空氣0.4-0.7MPa的氣源為動力，驅動閥桿帶動帶碟板在閥體內做0-90度的旋轉，達到對蝶閥全開和全關的操作控制。氣動對夾蝶閥可根據工況要求，對執行器裝配閥門定位器，輸入4-20mA的相關信號，從而控制蝶閥碟板的開度大小，實現對管道中介質的壓力、流量、溫度、液位等參數的百分比精準調節。氣動不銹鋼對夾蝶閥不僅可用于工業自動控制系統中作就地控制，也可進行遠距離集中控制，是工業管道中應用優先選用的系統裝置之一。

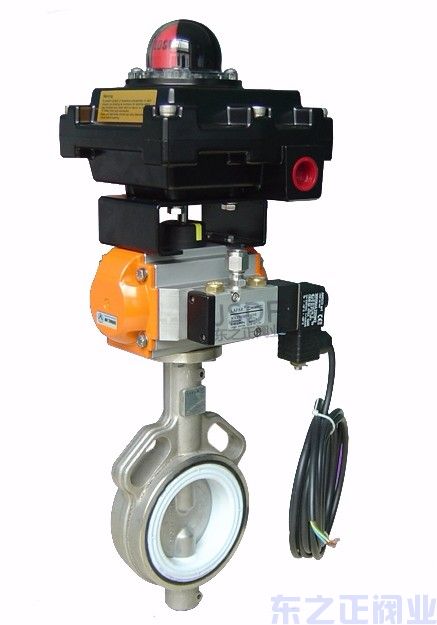

氣動不銹鋼對夾蝶閥 附件選項： 回訊器：也叫限位開關，遠程反饋開關信號 電磁閥：雙作用選二位五通、單作用選二位三通 三聯件：可對氣源穩壓、過濾、氣缸加潤滑油 YT-200 手輪機構：可配手輪機構，應急時實現手動開、關閥 閥門定位器：輸入4～20mA信號,實現閥門調節功能 強度試驗：0.9 1.5 2.4 3.75 密封試驗：0.66 1.1 1.76 2.75 |
|

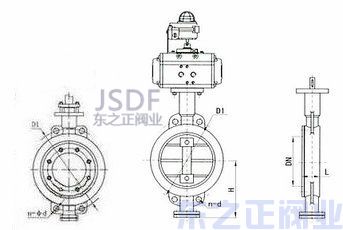

三、氣動不銹鋼對夾蝶閥 技術參數：
公稱通徑 | DN25～DN800(mm) |
公稱壓力 | PN0.6、1.0、1.6、2.5MPa |
驅動方式 | 氣源驅動,壓縮空氣5～7bar(可帶手輪) |
連接形式 | 對夾式連接 |
密封材料 | 軟密封（橡膠、PTFE、PPL）、硬密封 |
使用溫度 | 軟密封≤180℃，金屬密封≤550℃ |
可選配件 | 限位開關、定位器、電磁閥、減壓閥 |
適用介質 | 污水、水、蒸氣、油品、腐蝕性介質等 |
作用形式 | 單作用（氣開、氣關式）、雙作用（調節控制型4～20mA） |
四、氣動不銹鋼對夾蝶閥 安裝須知：
氣動不銹鋼對夾蝶閥一般不能用于管線的末端和下游需要拆卸的場合，因?yàn)楫?dāng)下游的法蘭拆卸下來的時候，對夾式的閥門會掉下來，這種情況就必須要在另外做短節以便拆卸，而法蘭式蝶閥不存在上面的問題，但是成本會比較高。
氣動對夾蝶閥和法蘭蝶閥用途相同，都是對介質流量進行開關或調節，它們的不同在于安裝形式，當壓力過大時，一般都建議法蘭式蝶閥相對好一些，對于具有危險性的流體也建議使用法蘭式蝶閥。
