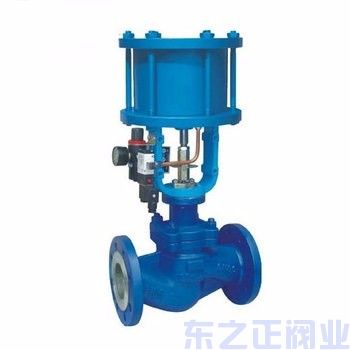

氣動波紋管截止閥 閥門型號：WJ641H、WJ641W、WJ641Y 通徑規格：DN15-DN300
結構形式：波紋管結構 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L） 公稱壓力：PN10、PN16、PN25、PN40
適用溫度：-40℃～450℃ 應用范圍：蒸汽、易燃易爆、導熱油、有毒介質等 產品特點：雙重密封，性能更可靠，零泄漏
一、氣動波紋管截止閥 概述：
WJ641H/W氣動波紋管截止閥是一種高性能、無泄漏、長壽命截止閥，采用柔軟、耐腐蝕、耐高溫的雙重金屬波紋管密封結構，有效防止工藝流體浸蝕閥桿，特別適用于蒸汽、導熱油及有毒介質的高危場所。氣動波紋管截止閥完全消除了普通截止閥，閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率、增加生產設備安全性、減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。
二、氣動波紋管截止閥 特點：

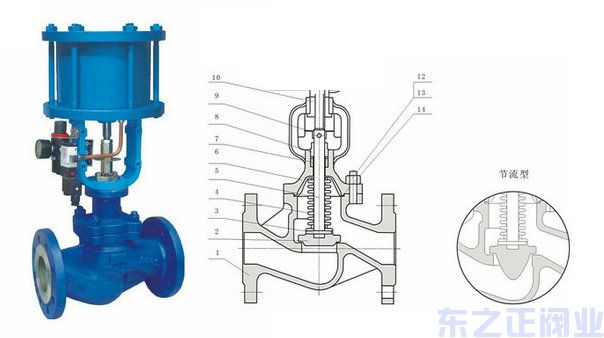

1、氣動波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿，另一端置于閥體和閥蓋之間構成靜密封。
2、實現了雙重密封，不銹鋼波紋管保護密封，閥桿填料保護密封，若波紋管失效，閥桿填料也會避免泄漏。
3、閥門在高溫高壓、介質滲透強的情況下無泄露。
4、氣動波紋管截止閥的使用壽命長，減少維修次數，降低經營成本。
5、閥門即無外漏又無內泄現象，降低能源損失，提高工廠設備安全。
三、氣動波紋管截止閥 參數：
公稱通徑 | DN15～DN300(MM) |
公稱壓力 | PN1.0、1.6、2.5、4.0MPa |
連接形式 | 法蘭式連接 |
結構形式 | 直通式 |
驅動形式 | 氣動控制（壓縮空氣） |
閥體材質 | 碳鋼WCB、不銹鋼304、不銹鋼316、316L |
適用溫度 | -40℃～450℃ |
密封形式 | 波紋管密封 |
適用介質 | 蒸汽、易燃易爆、導熱油、有毒介質等 |
控制方式 | 雙作用(氣開、氣關)或單作用(常開、常閉) |
四、氣動波紋管截止閥與普通截止閥的區別：
氣動波紋管截止閥采用用可以拉伸和壓縮的密閉波紋管來代替填料密封，可有效的防止填料損耗引起的外泄漏，一般用于滲透性較強的介質輸送，比如氫氣系統上的閥門，只要波紋管不損壞一般沒有外漏；而一般截止閥用填料來進行密封，容易出現泄漏，普通截止閥用填料密封，閥桿和填料間會滑動，在低溫下容易泄露（閥芯）。
