氣動對夾式球閥 閥門型號：Q671F 通徑規格：DN15～DN150mm
結構形式：超薄法蘭、對夾式 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN1.0、1.6、2.5MPa 適用溫度：-17℃-450℃（具體見產品詳情）
應用范圍：油、水、氣及紙漿或纖維狀流體 產品特點：結構長度短、重量輕、安裝方便、節省材料
一、氣動對夾式球閥 概述：
氣動對夾式球閥主要用于短線管道和特定空間的場合，主要由單(雙)作用氣動執行器與超薄型球閥組成，是一種新一代超短法蘭距球閥。與普通球閥相比，具有結構緊湊，長度短、體積小，且閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。氣動對夾式球閥可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
二、氣動對夾式球閥 特點：
氣動對夾式球閥球芯通道形狀有V形及O形，具有結構長度短、重量輕、安裝方便、節省材料等顯著優點，適用于安裝位置比較短的場合，維修方便，閥門設計易拆卸，在閥門一端有螺旋閥蓋，此閥蓋控制閥座與球芯密封及開關松緊度。
三、氣動對夾式球閥 參數：
公稱通徑 | DN15～DN200(mm) |
公稱壓力 | 1.0、1.6、2.5MPa |
連接形式 | 超薄法蘭、對夾式 |
結構形式 | 直通式 |
驅動形式 | 壓縮空氣4-7bar |
溫度范圍 | PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
閥芯結構 | V型、O型閥芯 |
閥體材質 | 鑄鋼（WCB）、不銹鋼（304、316、316L） |
密封材料 | PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |
使用介質 | 油、水、氣及紙漿或纖維狀流體 |
控制方式 | 開關式(兩位切斷)、調節型(閥門定位器4～20mA信號) |
四、氣動對夾式球閥 功能可選：
驅動方法 | 壓縮空氣(可帶手輪) |
供氣壓力 | 0.4-0.7mpa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30～+70℃ |
作用形式 | 單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL) |
可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

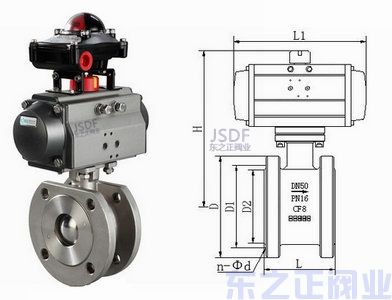

氣動對夾式球閥結構圖
五、氣動對夾式球閥 主要連接尺寸(單位：mm)
SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" |
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
