氣動V型球閥 閥門型號：VQ677F，VQ677H，VQ677Y 通徑規格：DN25～DN300
結構形式：V型球芯 閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN16、PN25、PN40、PN64 適用溫度：-40～450℃
應用范圍：泥漿、纖維、含有微小固體懸浮物介質
產品特點：動作靈敏，具有卓越的切斷性能和調節性能，適用范圍廣
一、氣動V型球閥 概述：
氣動V型球閥是一種球芯為V型結構的調節球閥，閥芯是1/4球殼，開有V型缺口，流通能力大，具有剪切力，能關閉嚴密等特點。氣動V型球閥根據V型球芯與管道形成的V型角度，隨著球的旋轉，可使用中間開度面積的變化進行流量調節，并可切斷流體中夾雜的雜質而關閉，適用于紙漿、砂漿、粘性流體的控制。

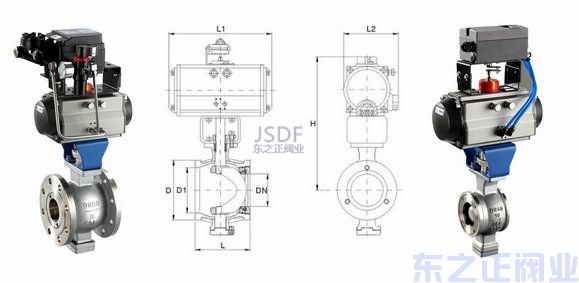

氣動法蘭V型球閥 氣動對夾式V型球閥
二、氣動V型球閥 應用：
氣動V型球閥具有良好的切斷性能和調節性能，廣泛適用于控制紙漿、污水、含有纖維和固體顆粒懸濁介質以及高溫蒸汽、干氣體等介質，特 一般情況下V型球閥都是單密封球閥，不適合用來雙向使用。
三、 氣動V型球閥 特點：
1，氣動V型調節球閥有近似等百比的固有流量特性及直線特性；采用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度；
2，氣動V型球閥球芯上帶有V型切口，在關閉時，V型缺口與硬密封閥座產生較強剪切力，可將含有纖維性介質切斷，并有效防止球芯卡死；
3，氣動V型調節球閥具有一個Ｖ型閥芯結構，即使在小流量或高粘度介質的工況中，也可在整個量程范圍內，保證控制的精準性和精確性；
4，氣動V型球閥一般與閥門定位器及其它附件配套使用，適用于各種調節場合，額定流量系數大，調節性能靈敏，，可調范圍大可豎臥安裝。
四、氣動V型球閥 技術參數：
公稱通徑 | DN25～DN300(mm) |
公稱壓力 | PN1.0、1.6、2.5、6.4MPa |
連接方式 | 法蘭式、對夾式 |
驅動形式 | 壓縮空氣4-7bar，可帶手動裝置 |
溫度范圍 | 軟密封:-30～180℃；硬密封:-40～450℃ |
閥芯結構 | V字型切口球芯 |
密封材料 | 增強聚四氟乙烯 對位聚苯 金屬密封 |
閥體材質 | 碳鋼WCB、不銹鋼304、316、316L |
作用形式 | 單作用（彈簧復位）、雙作用（氣開氣關） |
控制方式 | 開關兩位切斷、精準調節型4-20mA模擬信號（均可選防爆） |
五、氣動V型球閥 作用：
氣動V型球閥按密封性能分為軟密封和硬密封，軟密封一般使用低壓常溫場所，而硬密封可應用于常溫及高溫高壓管路中。根據控制方式分為調節型和開關切斷型，開關型型按作用形式可分為單作用和雙作用式，而調節型應當選用雙作用式，單作用執行器的獨特優點是一旦氣源失氣或管道故障的情況下，氣動V型球閥將按控制系統的要求自動復位到閥門關閉或開啟的狀態。
