低溫長軸截止閥,低溫加長桿截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
低溫長軸截止閥產品規范
公稱壓力：1.6MPa-16.0MPa
公稱通徑：10mm～50mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：對焊,法蘭
介質流向：由閥瓣下面向上流
低溫長軸截止閥主要零部件材料
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
閥瓣密封圈：PTFE或PCTFE

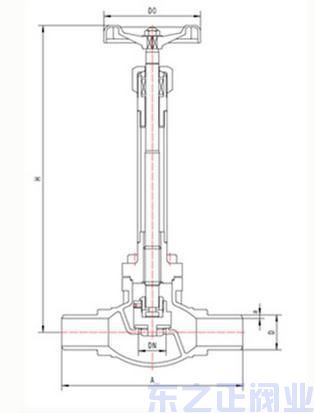

低溫長軸截止閥外型尺寸與連接尺寸
產品型號 | DJ61F低溫長軸截止閥 | 重量 (kg) | ||||||
產品代號 | 通徑 DN(mm) | 尺寸(mm) | ||||||
A | H1 | H2 | D | a | D0 | |||
411J10AB2A3 | 10 | 100 | 253 | 247 | 14 | 2 | 75 | 1.5 |
411J15AB2A3 | 15 | 140 | 268 | 260 | 18 | 2 | 75 | 1.7 |
411J20AB2A3 | 20 | 150 | 307 | 297 | 25 | 2.5 | 100 | 2.4 |
411J25AB2A3 | 25 | 160 | 323 | 310 | 32 | 2.5 | 100 | 2.6 |
411J32AB2A3 | 32 | 180 | 362 | 346 | 38 | 3 | 120 | 4.9 |
411J40AB2A3 | 40 | 190 | 380 | 360 | 45 | 3.5 | 120 | 5.2 |
411J50AB2A3 | 50 | 220 | 445 | 420 | 57 | 3.5 | 160 | 10.8 |
