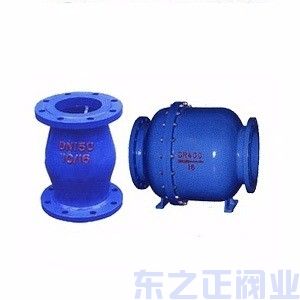

HQ44X微阻球形止回閥/ HQ45X微阻球形止回閥采用橡膠包皮球為閥瓣，在介質的作用T可在閥體內的滑道上滾動從而打開或關閉閥門。流量大流阻損失小密封性能好消聲關閉可減小水擊波。水平或垂自安裝均可。可用于冷水、熱水、工業及生活污水等管網的水泵出口防止介質倒流。
主要技術參數
型號 | 公稱壓力 | 殼體試驗 | 密封試驗 | 閥體材料 | 球體材料 |
HQ44/45X-10 | 1.0 | 1.5 | 1.1 | 鑄鐵 | 碳鋼包膠 |
HQ44/45X-16 | 1.6 | 2.4 | 1.76 |

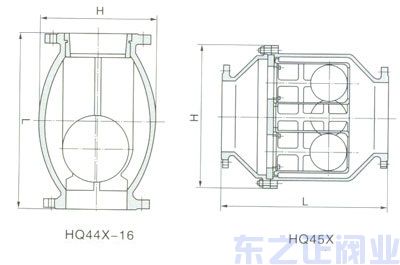

主要外形尺寸
HQ44X微阻球形止回閥
HQ44X-10 16外形尺寸 | |||||||||||
公稱通徑 | 200 | 250 | 300 | 350 | 400 | 450 | 600 | 700 | 800 | 900 | 1000 |
L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1350 | 1450 | 1650 | 1900 | 2100 |
H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 1155 | 1260 | 1350 | 1660 | 1700 |
連接尺寸 | 法蘭連接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84標準 | ||||||||||
HQ45X微阻球形止回閥
HQ45X-10 16外形尺寸 | ||||||||||||
公稱通徑 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | 1900 | 2100 |
H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
連接尺寸 | 法蘭連接尺寸PNl 0MPa接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84標準 | |||||||||||
微阻球形止回閥原理：
HQ44、HQ45滑道滾球式止回閥采用橡膠滾動球為閥瓣，在介質的作用下，可在閥體的整體式滑道上作上下滾動，從而打開或關閉閥門。密封性能好、消聲式關閉、不產生水錘。閥體采用全水流通道，流量大、阻力小水龍頭損失比旋啟式小50%，水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵出口防止介質倒流。介質溫度0～80℃，介質壓力1.6Mpa。通徑從DN50-DN400。
