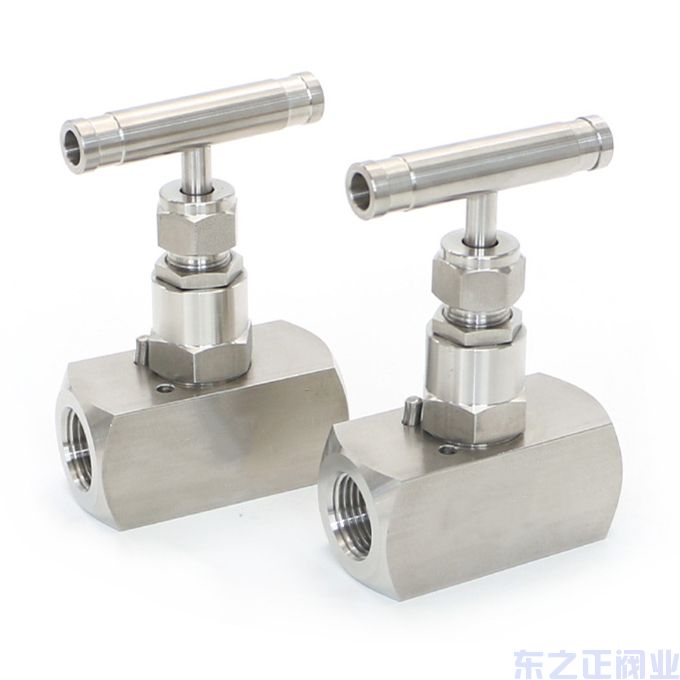

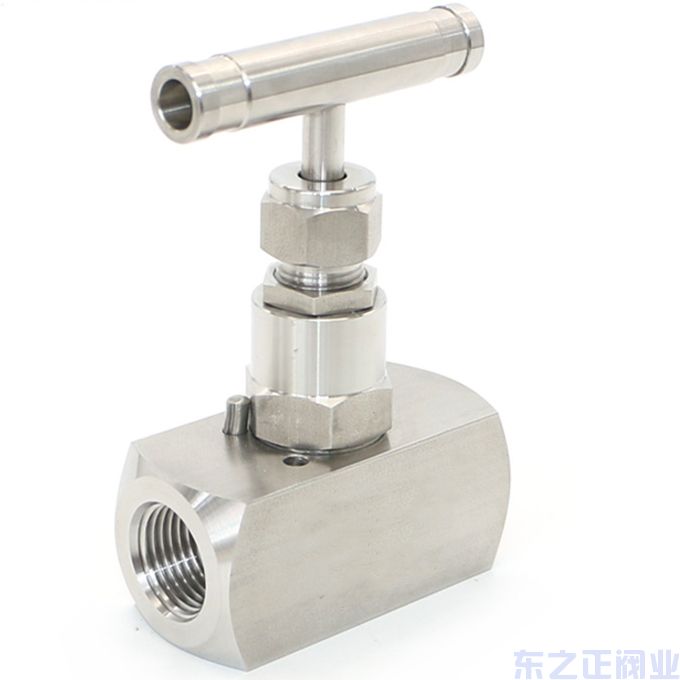

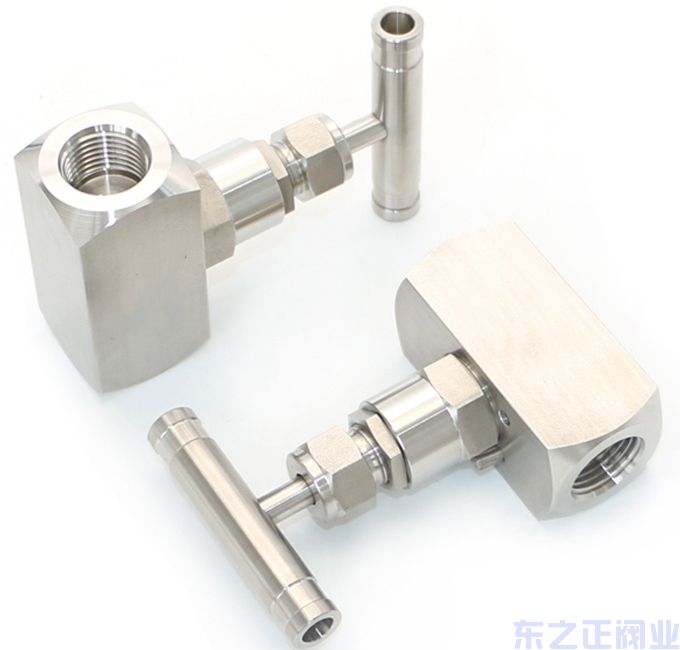

一、產品名稱：美標螺紋針型閥
產品型號：J11W-6000LB
江蘇東之正閥門J11W美標螺紋針型閥是儀表測量管路系統中重要組成部分，具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
二、美標螺紋針型閥 產品介紹：
江蘇東之正閥門J11W美標螺紋針型閥采用NPT內螺紋連接，一字型手柄，完全按照進口外形加工。結構小巧、外型美觀、耐壓性能高、安裝方便、使用靈活、標準化、通用化程度高等特點，廣泛用于石油、化工、冶金、制藥等高要求場所。
三、美標螺紋針型閥 工作原理：
J11W美標螺紋針型閥工作原理與截止閥是一樣的，閥芯是一個針型的圓錐體，密封面呈錐面。閥芯沿流體的中心線作升降運動，來控制閥門的開啟與關閉或調節開度，順時針關閉閥門，逆時針則開啟，是屬升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
四、美標螺紋針型閥 產品特點：
1、設計扭矩低，即輕便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封壓力裝置，閥桿操作時無泄漏。
4、具有結構小巧、外型美觀、使用靈活、連接緊固、密封性能良好。
5、安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好。
五、美標螺紋針型閥 主要零件材料：
序號NO | 零件名稱Part name | 材質Material |
1 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
2 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE |
3 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
4 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite)金屬盤根(Matel and Graphite) |
5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
6 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
7 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
8 | 手柄 Handle | 20# A105 SS304 SS304L SS316 SS316L |
9 | 內六角螺釘 Hexagon Screw | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | 公稱通徑 DN Nominal bore | Td | H | L | L1 | N |
J11W-JY-d-1 | DN6 | NPT1/4 | 75 | 58 | 75 | 60 |
J11W-JY-d-2 | G1/4 | 85 | 58 | - | 60 | |
J11W-JY-d-3 | DN10 | NPT3/8 | 75 | 58 | 78 | 60 |
J11W-JY-d-4 | G3/8 | 87 | 58 | - | 60 | |
J13W-JY-d-5 | DN15 | NPT1/2 | 77 | 68 | 86 | 60 |
J13W-JY-d-6 | G1/2 | 87 | 60 | - | 60 | |
J11W-JY-d-7 | DN20 | G3/4 | 100 | 70 | - | 60 |
J11W-JY-d-8 | DN25 | Rc1(Rp1) | 110 | 78 | - | 60 |
J11W-JY-d-9 | DN32 | G1-1/4 | 130 | 102 | - | 60 |
