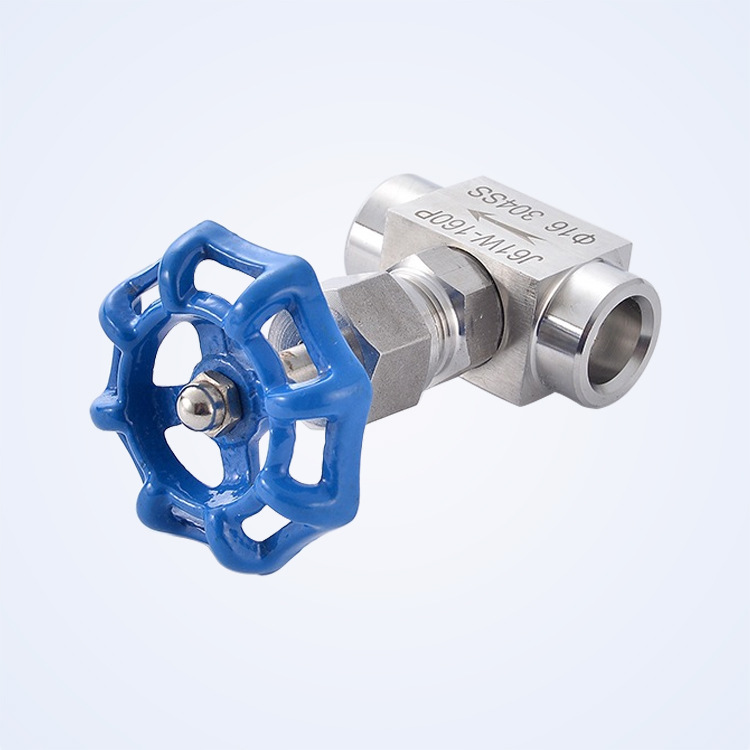

一、產品名稱：承插焊針型閥
產品型號：J61Y-320P
江蘇東之正閥業J61Y承插焊針型閥另有美標結構生產，是儀表測量管路系統中重要組成部分，具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
二、承插焊針型閥 產品介紹：
江蘇東之正閥業J61Y承插焊針型閥密封面采用硬質合金堆焊而成，倒關密封設計延長填料的使用，柔性石墨密封壓力裝置，閥桿操作無泄漏，是適用于火力發電廠的蒸汽等高壓高溫管路上作為精確調節或啟閉機構。
三、承插焊針型閥 工作原理：
J61Y承插焊針型閥工作原理與截止閥是一樣的，閥芯是一個針型的圓錐體，密封面呈錐面。閥芯沿流體的中心線作升降運動，來控制閥門的開啟與關閉或調節開度，順時針關閉閥門，逆時針則開啟，是屬升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
四、承插焊針型閥 產品特點：
1、設計扭矩低，即輕便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封壓力裝置，閥桿操作時無泄漏。
4、具有結構小巧、外型美觀、使用靈活、連接緊固、密封性能良好。
5、安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好。
五、承插焊針型閥 試驗標準 單位Unit：MPa
☆試驗項目TESTITEM | 壓力值PRESSURE VALVE |
☆公稱壓力 Nominal Pressure | 32 |
☆殼體試驗 Shell Test | 48 |
☆密封試驗 Test | 35.2 |
☆氣壓試驗 Air Pressure Test | 19.2 |
☆適用溫度 Suitable Temperatue | ≤550℃ |
☆適用介質 Suitable Medium | 水、蒸汽、油品 Water,Steam,Oilgoods |
六、承插焊針型閥 型號與零部件材質：
型號 TYPE | 閥體 BODY | 接頭 TIE-IN | 閥桿 VALVE HANDLE | 螺帽 SCREW CAP | 填料 PACKING |
J61H-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨、四氟 |
J61W-160P | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
J61Y-160V | 12CrMov | 12CrMov | 12CrMov | 20# |

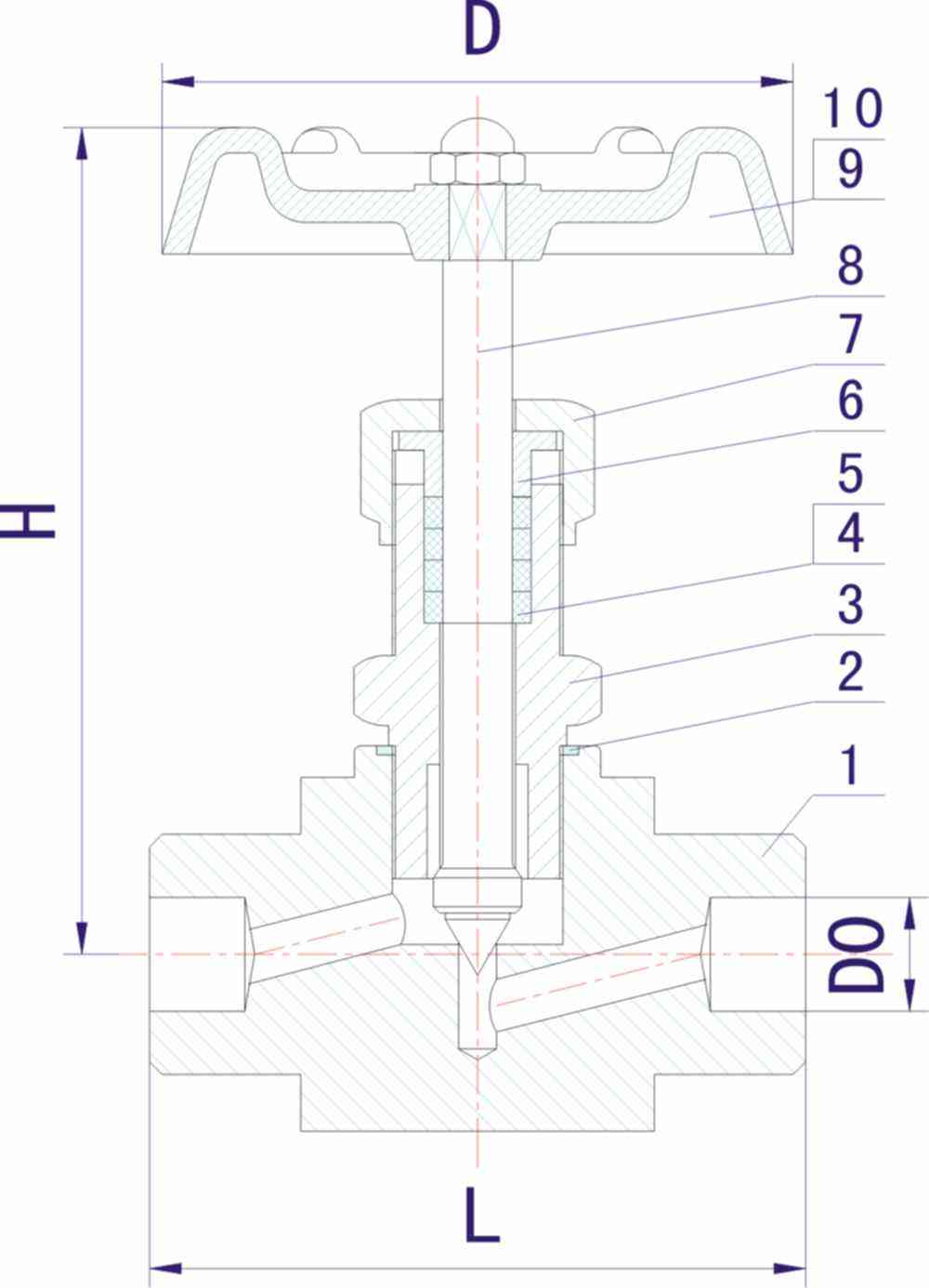

七、承插焊針型閥 外型與連接尺寸：
規格 SPECIF ICATION | Do | D | H | L |
DN6 | Φ14 | Φ70 | 74 | 60 |
DN10 | Φ18 | Φ80 | 85 | 60 |
DN15 | Φ22 | Φ80 | 102 | 65 |
