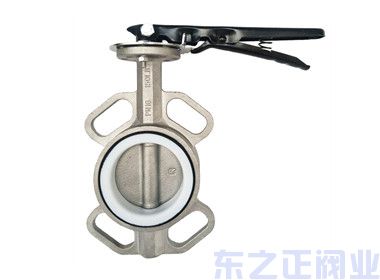

手動四氟不銹鋼蝶閥
產品型號：D71F
公稱壓力：PN10-PN16
適用溫度：≤150℃
適用介質：水、蒸汽、腐蝕性介質
一、手動四氟不銹鋼蝶閥 產品概述：
手動四氟不銹鋼蝶閥是以聚四氟乙烯為密封材料的中線軟密封蝶閥，閥體材質為全不銹鋼，相比鑄鐵、鑄鋼材質，可以更好的適應戶外工況及腐蝕性介質中，與多層次金屬硬密封蝶閥相比，不僅價格更加低廉，而且密封性更好，無論是氣壓測試還是水壓測試，都可以達到零泄漏的標準。
二、手動四氟不銹鋼蝶閥 主要結構零件材料
零件名稱 | 可選用材料 |
閥體 | 不銹鋼CF8、不銹鋼CF8M、不銹鋼CF3M |
蝶板 | 不銹鋼(CF8、不銹鋼CF8M、不銹鋼CF3M、雙相鋼2507、鋁青銅、尼龍板、襯四氟板 |
密封圈 | PTFE |
閥桿 | 不銹鋼、雙相鋼 |
填料 | O型圈、柔性石墨 |
驅動方式 | 手柄、蝸輪、氣動執行器、電動執行器 |
連接方式 | 對夾式、凸耳對夾 |
三、手動四氟不銹鋼蝶閥 執行標準：
制造標準 | GB/T 122387-89 |
法蘭標準 | GB9113-2000、GB17241.6-1998 |
結構長度標準 | GB12221-89 |
檢驗標準 | GB/T 13927-92 |

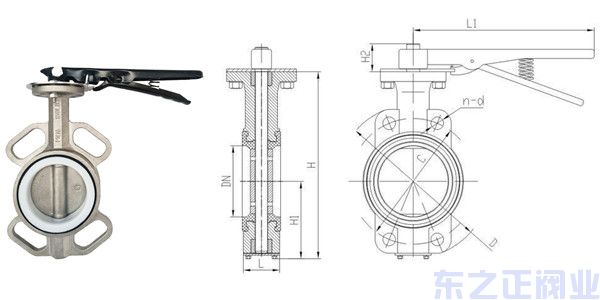

四、手動四氟不銹鋼蝶閥 主結構尺寸：
DN | L | 0.6MPa | 1.0MPa | 1.6MPa | |||
D1 | z-d | D1 | z-d | D1 | z-d | ||
50 | 43 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 46 | 150 | 4-18 | 160 | 4-18 | 160 | 4-18 |
100 | 52 | 170 | 4-18 | 180 | 4-18 | 180 | 4-18 |
125 | 56 | 200 | 4-18 | 210 | 4-18 | 210 | 4-18 |
150 | 56 | 225 | 4-18 | 240 | 4-22 | 240 | 4-22 |
200 | 60 | 280 | 4-18 | 295 | 4-22 | 295 | 4-22 |
