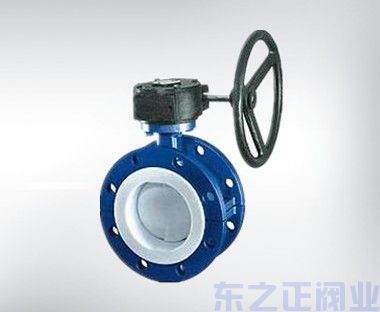

一、D341F46蝸輪法蘭襯氟蝶閥  概述：

D341F46、D341F4蝸輪法蘭襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可做快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板和閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。

二、D341F46蝸輪法蘭襯氟蝶閥  結構特點：

1. 中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節;

   2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想.

   3.四級加載彈性密封,絕對保證了閥門內、外的零泄露;

     a.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈;

     b.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合;

c.軸的徑向采用O型圈與金屬墊的組合;d.閥座鑲在有彈性條的閥體槽內;

   4.采用可調性彈子定位,定位準確,結構簡單.(*采用O型圈是為了防止意外泄漏時的安全措施)

   5.法蘭連接雙偏心蝶閥試用于壓力較高場合.

三、D341F46蝸輪法蘭襯氟蝶閥  設計規范：

四、D341F46蝸輪法蘭襯氟蝶閥 驅動方式：手動、蝸輪轉動、氣動、電動法蘭連接蝶閥（偏心）· 設計與制造符合中國國家標準· 基本結構形式（*蝶板軸相對閥體/閥座中心有二維偏心）

a.D41F4半襯里型閥體全襯里/蝶板與蝶板軸為不銹鋼(不襯)/蝶板與軸由銷釘連接/閥體為整體式;

b.D41F4 6 全襯里型閥體全襯里/蝶板與蝶板軸全襯層/蝶板與軸固定連接/閥體為整體式.

五、D341F46蝸輪法蘭襯氟蝶閥  基本型號： 公稱壓力PN0.6-2.5(MPa)  公稱通徑DN40-1000（mm)

六、D341F46蝸輪法蘭襯氟蝶閥  主要零部件材料表：

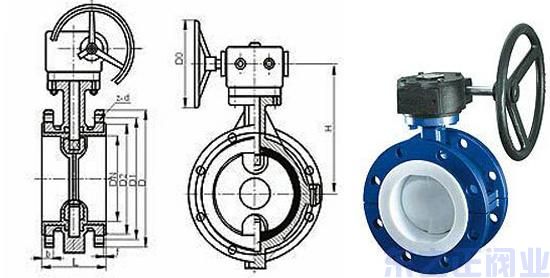

七、D341F46蝸輪法蘭襯氟蝶閥 主要連接尺寸及重量：

八、D341F46蝸輪法蘭襯氟蝶閥  主要連接尺寸及重量：
