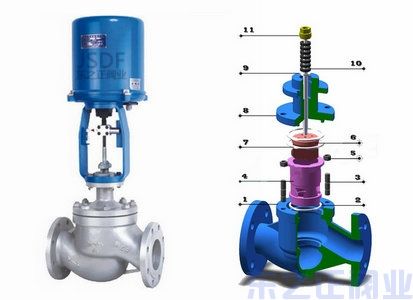

電動套筒調節閥
閥門型號：ZDLM 通徑規格：DN25～DN300mm
結構形式：壓力平衡式閥芯 閥體材質：鑄鋼(WCB)、不銹鋼(304、316、316L)
公稱壓力：PN16、PN40、PN64 適用溫度：-17℃-450℃（具體見產品詳情）
應用范圍：電力、冶金、石油、化工、輕工 產品特點：允許壓差大，穩定性好，工作時不易產生振動，適用性強
一、電動套筒調節閥 概述：
ZDLM電子式電動套筒調節閥采用套筒導向平衡型閥芯，特別適用于閥前閥后壓差較大，泄露要求不高的工作場合，且操作穩定性好，工作時不易產生振動，噪音低。電動套筒調節閥可配PSL、3810電子式電動執行器，以電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。
二、電動套筒調節閥 特點：
電動套筒調節閥閥芯導向面大，可以減小流體流動引發振動，具有工作平穩、流量特性準確等特點，且噪音低，比普通的單、雙座調節閥噪聲降低10dB左右，適用性強，廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。
三、電動套筒調節閥 參數：
閥體 | |
形 式 | 直通鑄造鐵球型閥 |
公稱通徑 | 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm |
公稱壓力 | PN16、40、64bar |
法蘭標準 | JB/T79.1-94、79.2-94等 |
材 料 | 鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
上 閥 蓋 | 標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
閥蓋形式 | 螺栓壓緊式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
閥內組件 | |
閥芯型式 | 壓力平衡式閥芯 |
流量特性 | 等百分比特性和線性特性 |
材 料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
四、電動套筒調節閥 執行機構參數：
執行機構 | ||||||||||
型 式 | 381 LSA-08 | 381 LSA-20 | 381 LSB-30 | 381 LSB-50 | 381 LSC-65 | 381 LSC-99 | 381 LSC-160 | |||
活塞直徑 | 381 LXA-08 | 381 LXA-20 | 381 LXB-30 | 381 LXB-50 | 381 LXC-65 | 381 LXC-99 | 381 LXC一160 | |||
輸出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 | |||
最大行程L(mm) | 30 | 60 | 100 | |||||||
工作速度( mm/s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 | |||
主要技術參數 | 電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC | |||||||||
防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄 | ||||||||||
環境溫度：-25 +70℃ 環境濕度：≤95% | ||||||||||
五、電動套筒調節閥 尺寸：

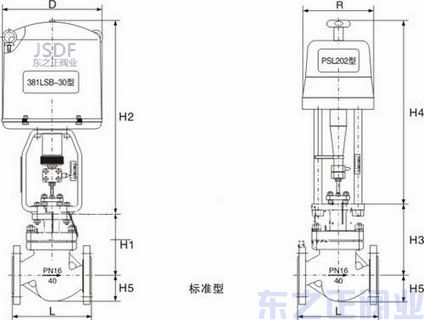

外形尺寸及重量 單位：mm | |||||||||||
公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | PN16/40 | 184 | 220 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
PN64 | 210 | 251 | 251 | 286 | 311 | 337 | 394 | 457 | 508 | 650 | |
D | 255 | 255 | 255 | 255 | 255 | 255 | 255 | 310 | 310 | 310 | |
R | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 226 | 226 | 226 | |
H1 | PN16/40 | 128 | 152 | 152 | 160 | 205 | 205 | 208 | 273 | 330 | 364 |
PN64/100 | 140 | 160 | 160 | 180 | 210 | 210 | 220 | 290 | 340 | 370 | |
H3 | PN16/40 | 144 | 172 | 172 | 180 | 232 | 232 | 235 | 300 | 357 | 391 |
PN64/100 | 156 | 180 | 180 | 200 | 237 | 237 | 247 | 317 | 367 | 397 | |
H2 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
H4 | 459 | 459 | 459 | 459 | 520 | 520 | 520 | 570 | 570 | 570 | |
H5 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 | |
68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | ||
重量 | PN16/40 | 12 | 15 | 17 | 18 | 34 | 46 | 54 | 76 | 79 | 100 |
PN64/100 | 16 | 19 | 26 | 27 | 43 | 69 | 85 | 120 | 125 | 150 | |
