電動低溫調節閥
閥門型號：DWZDLP、DWZDLM 通徑規格：DN25～DN250mm
結構形式：直通鑄造球型閥 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16、PN40、PN64 適用溫度：-40～-196℃，超低溫可達-250℃
應用范圍：低溫氣體、流體（如液氧、液氬等） 產品特點：加長桿設計，減少外界熱能傳入，耐低溫性能好
一、電動低溫調節閥 概述：
電子式電動低溫調節閥由3810系列電動執行器與加長桿低溫型閥體組成，閥體采用精密結構，具有良好的耐低溫性，適用于介質溫度-40℃～ -196℃的低溫、深冷場合。電動低溫調節閥長頸型上閥蓋的作用，是為了使填料處于常溫下工作，并減少外界熱能傳入，為減少傳遞，長頸一般采用薄壁結構，具有良好的耐低溫性，特別用于精確控低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定值。
二、電動低溫調節閥 特點：
電動低溫調節閥的生產制定了嚴格的制造工藝和采用專用設備，對零件的加工進行嚴格的質量控制，經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時（2-6小時），以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏，閥門的裝配與普通閥門也不同，零件需經過嚴格的清洗，除去任何油污，以保證使用性能。
三、電動低溫調節閥 參數：
閥體 | |
形 式 | 直通單座鑄造球型閥 |
公稱通徑 | 25、32、40、50、65、80、100、1 25、150、200、250mm |
公稱壓力 | PN16、40、64bar |
法蘭標準 | JB/T79.1-94、79.2-94等 |
材 料 | 鑄鋼、不銹鋼等 |
上 閥 蓋 | 低溫型：-60--196℃ 超低溫型-250℃ |
閥蓋形式 | 螺栓壓緊式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
閥內組件 | |
閥芯型式 | 單座式，套筒式 |
流量特性 | 等百分比特性和線性特性 |
材 料 | 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
四、電動低溫調節閥 工作原理：
電動低溫調節閥內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
五、電動低溫調節閥 執行器：
執行機構 | |||||||||
型 式 | 381 LSA-08 | 381 LSA-20 | 381 LSB-30 | 381 LSB-50 | 381 LSC-65 | 381 LSC-99 | 381 LSC-160 | ||
活塞直徑 | 381 LXA-08 | 381 LXA-20 | 381 LXB-30 | 381 LXB-50 | 381 LXC-65 | 381 LXC-99 | 381 LXC一160 | ||
輸出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 | ||
最大行程L(mm) | 30 | 60 | 100 | ||||||
工作速度( mm/s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 | ||
主要技術參數 | 電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC | ||||||||
防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄 | |||||||||
環境溫度：-25 +70℃ 環境濕度：≤95% | |||||||||

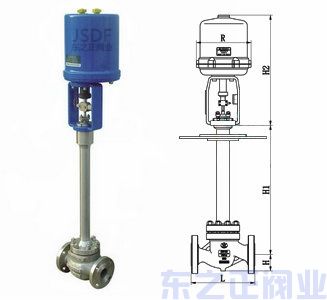

六、電動低溫調節閥 安裝連接尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 640 | 880 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | 760 | 910 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 810 | 950 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 根據實際現場最低溫度來設計電動低溫調節閥加長桿尺寸 | |||||||||||||
| H2 | 3810L | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 |
| PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 | |
| D | 3810L | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 |
| PSL | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
