自力式壓力、壓差組合閥
閥門型號：自力式壓力、壓差組合閥 通徑規格：DN15～DN150mm
結構形式：直通鑄造閥 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16、PN40 適用溫度：≤150℃
應用范圍：非腐蝕性的液體，氣體和蒸汽 產品特點：通過組合件，可以進行多項組合控制
一、自力式壓力、壓差組合閥概述：
自力式壓力、壓差組合閥，無需外加能源，能在無電無氣的場所工作，既方便又節約了能源，主要由壓力閥、壓差閥、兩個執行器和兩個設定壓力的彈簧組成，適用于非腐蝕性的液體，氣體和蒸汽，在系統管道中的壓力或壓差控制。壓力分段范圍細且互相交叉，調節精度高，按優先動作的原理工作，不能同時控制兩個參數。
二、自力式壓力、壓差組合閥特點：
自力式壓力、壓差組合閥通過組合件，可以進行多項組合控制，無需外部控制儀表，系統簡單成本低，壓力設定值在運行期間可連續設定，采用壓力平衡機構，使調節閥反應靈敏、控制精確。自力式壓力、壓差組合閥參數：
閥體 | |
公稱通徑 | Dn15、20、25、32、40、50、65、80、100、125、150mm |
公稱壓力 | PN1.6、4.0MPa |
法蘭標準 | ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
閥體材料 | 鑄鋼(ZG230-450)、鑄不銹鋼(ZGICrl18Ni9Ti、ZGICr18Ni12Mo2Ti) |
閥芯材料 | 硬密封：不銹鋼 (1Cr18ni9Ti、1Cr18Ni12MoTi) |
軟密封：不銹鋼鑲嵌橡膠圈 | |
壓力平衡 | 不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
三、自力式壓力、壓差組合閥工作溫度：
允許工作溫度 | |||
公稱通徑 | 15-125mm | 150-250mm | |
密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
冷卻罐≤200℃ | 冷卻罐和加長≤200℃ | ||
冷卻罐和散熱≤350℃※ | 冷卻罐和加長≤350℃※ | ||
軟密封 | ≤150℃ | ||

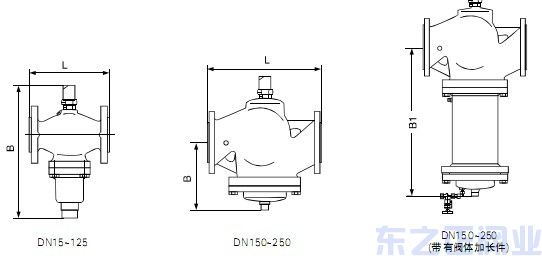

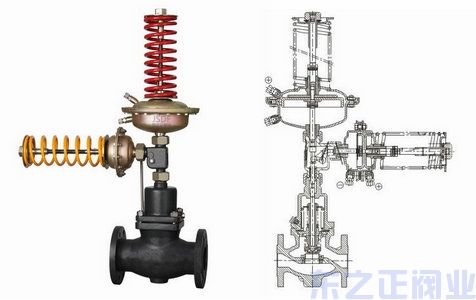

四、自力式壓力、壓差組合閥結構圖及參數：
DN （mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
L （mm） | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
B （mm） | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 326 | 354 | 404 |
重量 （Kg） | 6.2 | 6.7 | 9.7 | 13 | 14 | 17 | 29 | 33 | 60 | 70 | 80 | 140 | 220 |
B1 （mm） | - | - | - | - | - | - | - | - | - | - | 630 | 855 | 1205 |
重量 （Kg） | - | - | - | - | - | - | - | - | - | - | 140 | 210 | 300 |
