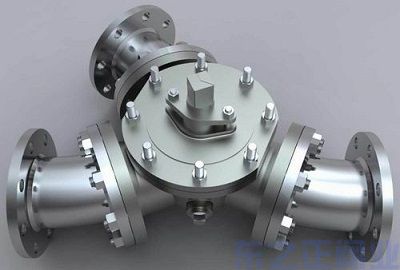

一、Y型三通法蘭球閥 有相互成120°和兩通孔成135°，根據需求可實現對介質流向切換的兩種工況。Y型三通球閥本身結構緊湊，密封性可靠，結構簡單，維修方便，密封面與球面在長閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。
二、Y型三通法蘭球閥 材料和主要參數
產品型號 | Q42F/Y | ||
閥體 | WCB | CF8 | CF8M |
球閥 | WVB+ENP | CF8 | CF8M |
閥桿/固定圈 | 2Cr13 | 304 | 316 |
閥座 | PTFE | PTFE | PTFE |
0形圈/填料 | PTFE/硬質合金 | PTFE/硬質合金 | |
適用介質 | 水、油、蒸汽等 | 酸等腐蝕性介質 | |
適用溫度 | -29-425℃ | -29-425℃ | |
蝸輪Y型三通球閥 | Q后插入“3” 表示，示例：Q342F/Y | ||
氣動Y型三通球閥 | Q后插入“6” 表示，示例：Q642F/Y | ||
電動Y型三通球閥 | Q后插入“9” 表示，示例：Q942F/Y | ||

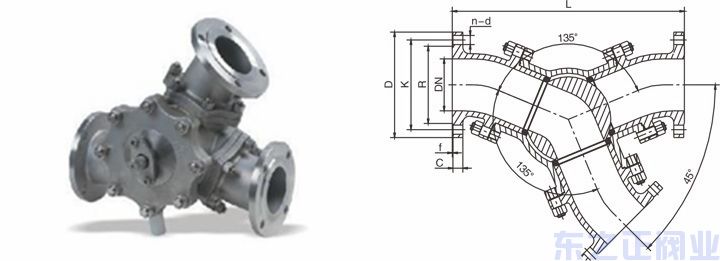

三、Y型三通法蘭球閥 外形尺寸PN10-40
公稱通徑 DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
L | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 |
H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 |
