金屬硬密封球閥是我公司開發的高性能球閥產品。閥座采用板簧加載的金屬密封結構，在高溫下啟閉輕松。球體及閥座采用特殊硬化處理，密封面不擦傷。手動硬密封球閥具有雙向密封功能。主要用途：金屬硬密工作溫度-29～425℃(碳鋼)或-40～550℃(不銹鋼)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，金屬硬密封球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
金屬硬密封球閥 產品特點
1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
金屬硬密封球閥 設計規范
設計制造標準 | GB/T 21385-2008 |
結構長度標準 | B/T 12221-2005 |
連接法蘭標準 | GB/T 9113、ANSI B16.5、JB/T74～90、GB9112～9131、HG20615～20635、SH3406 |
壓力溫度等級 | GB/T 12224-2005 |
試驗檢驗標準 | GB/T 13927-2008 |
金屬硬密封球閥 性能規范
壓力等級 | 公稱壓力 | 磅級 | ||||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 400 | 600 | ||
試驗壓力 | 殼體試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.03 | 7.5 | 10.2 | 15.0 |
密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 7.48 | 11.0 | |
適用工況 | 適用介質 | 紙漿、漿料、粉塵及各種固體顆粒介質 | ||||||||
適用溫度 | -196~≤550℃ | |||||||||
適用規范 | 設計制造按 | GB12237-89 API60 JP17S-48 | ||||||||
法蘭尺寸按 | JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214 | |||||||||
結構長度按 | GB12221-89 ANSI B16.0 JIS B2002 | |||||||||
檢驗試驗按 | JB/T9092-99 API598 | |||||||||
金屬硬密封球閥 主要零件材料
序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 | ||
GB(國標) | ASTM(美標) | GB(國標) | ASTM(美標) | ||||
1 | 閥體 | WCB | A216-WCB | 8 | 彈簧 | 60Si2Mn | AISI 9260 |
2 | 密封圈 | 柔性石墨 | 柔性石墨 | 9 | 墊片 | 柔性石墨+不銹鋼 | B12.10-304/F.G |
3 | 閥座 | 1Cr18Ni9Ti | 304 | 10 | 填料 | 柔性石墨 | 柔性石墨 |
4 | 球體 | 1Cr13 | A276-420 | 11 | 填料壓蓋 | WCB | A216-WCB |
5 | 螺母 | 35 | A194-2H | 12 | 擋圈 | 65Mn | AISI 1066 |
6 | 螺柱 | 35CrMoA | A193-B7 | 13 | 閥桿 | 1Cr13 | A276-410 |
7 | 座墊 | 1Cr18Ni9Ti | 304 | 14 | 螺釘 | 35 | A193-B7 |

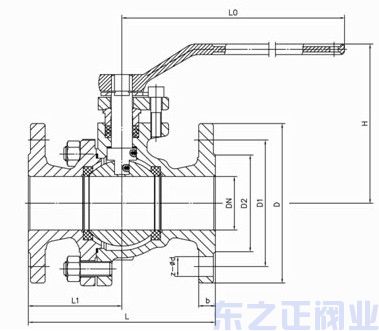

金屬硬密封球閥 主要外形尺寸
PN1.6MPa外形尺寸
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
D、D1、D2 | 參照國家標準：GB/T9113、JB/T79、HG20594等相應標準執行生產 | |||||||||||
Wt(Kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
法蘭連接尺寸 | GB/T9113、JB/T79、HG/T20594 | |||||||||||
PN2.5MPa外形尺寸
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
Wt(Kg) | 2.5 | 3 | 5 | 6 | 7.5 | 10 | 15 | 20 | 33 | 60 | 93 | 175 |
法蘭連接尺寸 | GB/T9113、JB/T79、HG/T20594 | |||||||||||
PN4.0MPa外形尺寸
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 400 |
H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
Wt(Kg) | 3 | 4 | 5 | 7 | 9 | 12 | 18 | 28 | 46 | 75 | 106 | 190 |
法蘭連接尺寸 | GB/T9113、JB/T79、HG/T20594 | |||||||||||
PN6.4MPa外形尺寸
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 |
Wt(Kg) | 6.5 | 7 | 8 | 12 | 14 | 18 | 28 | 40 | 65 | 98 | 140 | 250 |
法蘭連接尺寸 | GB/T9113、JB/T79、HG/T20594 | |||||||||||
