陶瓷球閥

來源:JSDF閥門 發布時間:2019-12-04 次瀏覽

陶瓷球閥

陶瓷球閥具有超強的耐腐蝕、耐高溫、耐磨損及耐沖蝕等顯著特點。廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低,運行經濟性高和壽命長(是鈦閥的2~4倍)的優點。其驅動方式有手動、氣動、氣動一彈簧復位、電動等。并可按用戶的要求設計各類特殊陶瓷閥門。適用于各種酸、堿、鹽類液體、氣體介質環境,硬密封閥尤其適用于帶顆粒、纖維狀介質環境。

Q41TC陶瓷球閥/Q341TC蝸輪陶瓷球閥Q641TC氣動陶瓷球閥/Q941TC電動陶瓷球閥

陶瓷球閥 特點

1、所有與介質接觸的部分均為結構陶瓷材料,其化學穩定性及硬度極高(洛氏硬度HRC90),僅次于金剛石。因此,陶瓷球閥具有較高的耐磨損、耐腐蝕、耐沖蝕性能,且隔熱性好、熱膨脹小。

2、球體采用研磨設備及工藝制造,球圓度精度高,表面質量好,與閥座對研后,利用Zr02陶瓷的自滑潤性,可取得較好的密封性能。

3、陶瓷良好的耐磨性,讓本閥經久耐用,可靠性較高,使用壽命長,是鈦合金閥和蒙乃爾閥的2-4倍。

4、用于高硬度的顆粒介質,或有軟顆粒但又有腐蝕的介質。

陶瓷球閥 主要零件材料

閥體

閥桿

球體

閥座

填料

適用介質

適用溫度

WCB

2Cr13

復合陶瓷

復合陶瓷

PTFE

煤粉、煤渣、粉狀顆粒等腐蝕性介質

≤200℃

CF8
304

0Cr18Ni9
(304)

復合陶瓷

復合陶瓷

PTFE

煤粉、煤渣、粉狀顆粒、尿素類腐蝕性介質

≤200℃

CF8M
316

0Cr17Ni12Mo2
(316)

復合陶瓷

復合陶瓷

PTFE

煤粉、煤渣、粉狀顆粒、硝酸類等腐蝕性介質

≤200℃

CF3M
316L

00Cr17Ni14Mo2
(316L)

復合陶瓷

復合陶瓷

PTFE

煤粉、煤渣、粉狀顆粒、醋酸類等腐蝕性介質

≤200℃

陶瓷球閥 設計標準

設計依據

GB

API

ASME

設計標準

GB/T12237

API6D

ASME B16.34

結構長度

GB/T12221

API6D

ASME B16.10

連接法蘭

GB/T9113 JB/T79

ASME B16.5、B16.47

試驗和檢驗

JB/T9092

API6D

API598

陶瓷球閥 試驗壓力

公稱壓力PN

常溫最大工作壓力

殼體試驗壓力

氣密性試驗壓力

高壓密封試驗壓力

1.6

1.6

2.4

0.6

1.76

2.5

2.5

3.8

0.6

2.75

4

4

6

0.6

4.4

6.4

6.4

9.6

0.6

7.1

Class150

2

3

0.6

2.2

Class300

5

7.5

0.6

5.5

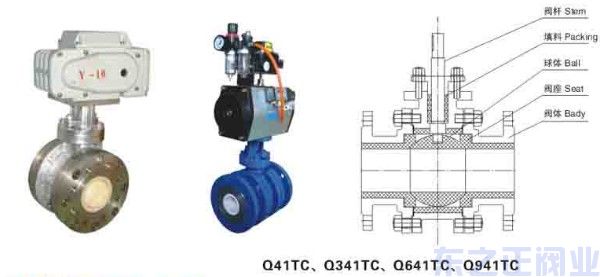

陶瓷球閥結構圖

陶瓷球閥 主要連接尺寸

型號

PN

主要尺寸

DN

D

D1

D2

b

f

L

n-d

Q41TC

Q341TC

Q641TC

Q941TC

1.0MPa

15

95

65

45

14

2

130

4×14

20

105

75

55

16

2

130

4×14

25

115

85

65

16

2

140

4×14

32

135

100

78

18

2

165

4×18

40

145

110

85

18

3

165

4×18

50

160

125

100

20

3

203

4×18

65

180

145

120

20

3

222

4×18

80

195

160

135

22

3

241

4×18

100

215

180

155

22

3

305

8×18

125

245

210

185

24

3

356

8×18

150

280

240

210

24

3

394

8×23

200

335

295

265

26

3

457

8×23

250

390

350

320

28

3

533

12×23

300

440

400

368

28

4

610

12×23

1.6MPa

15

95

65

45

14

2

130

4×14

20

105

75

55

14

3

130

4×14

25

115

85

65

14

3

140

4×14

32

135

100

78

16

3

165

4×18

40

145

110

85

16

3

165

4×18

50

160

125

100

16

3

203

4×18

65

180

145

120

18

3

222

4×18

80

195

150

135

20

3

241

8×18

100

215

180

155

20

3

305

8×18

125

245

210

185

22

3

356

8×18

150

280

240

210

24

3

394

8×22

200

335

295

265

26

3

457

12×22

250

405

355

320

30

3

533

12×25

300

460

410

375

30

4

610

12×25

2.5MPa

15

95

65

45

16

2

130

4×14

20

105

75

55

16

2

130

4×14

25

115

85

65

16

2

140

4×14

32

135

100

78

18

2

165

4×18

40

145

110

85

18

3

165

4×18

50

160

125

100

20

3

203

4×18

65

180

145

120

22

3

222

8×18

80

195

160

135

22

3

241

8×18

100

230

190

160

24

3

305

8×23

125

270

220

188

28

3

356

8×25

150

300

250

218

30

3

394

8×25

200

360

310

278

34

3

457

12×25

250

425

370

332

36

3

533

12×30

300

485

430

390

40

4

610

16×30
