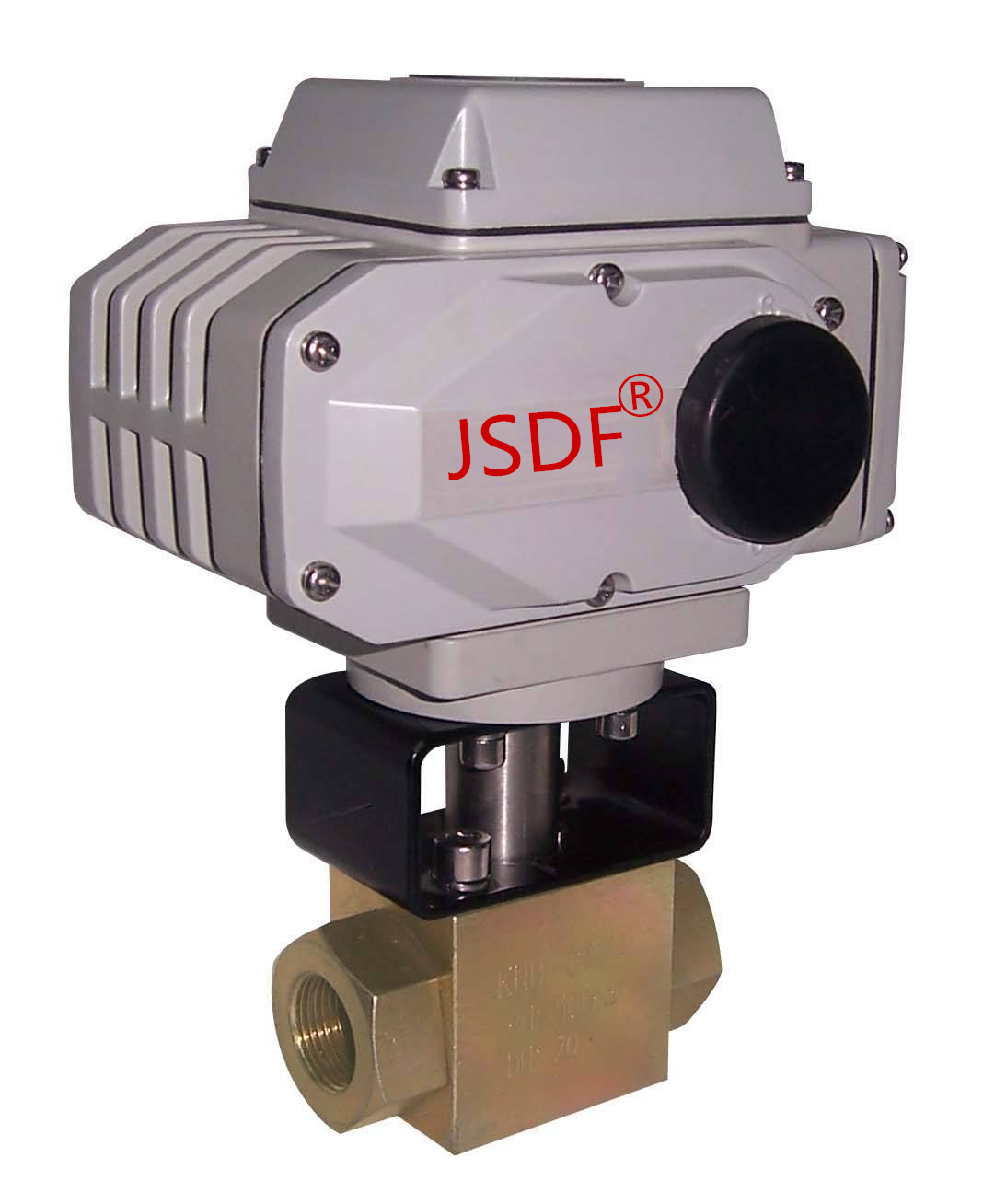

電動高壓微型球閥 型號：Q911N、Q911F 執行器：開關型、調節型、防爆型
連接：內螺紋、焊接 公稱通徑：DN10～50mm 公稱壓力：PN1.6 -31.5MPa(定制)
溫度：PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 材質：A105、F304、F316 介質：水、油品、液體等
一、電動高壓微型球閥 原理：
電動高壓微型球閥主要由精小型電動執行器(或防爆智能調節性)和高壓球閥兩部分組成的，執行器部分配開關型主要作為截斷、開關使用，配智能調節型主要是作為壓力和流量調節的工況，防爆型執行器主要適用于易燃易爆高危險的場合。電動高壓微型球閥閥體主要采用鍛造工藝，耐壓高、性能穩定、技術成熟，浮動式結構的球閥可以根據壓力的大小而自動調整密封、達到零泄漏的要求，東之正公司生產的電動高壓微型球閥主要采用定做的方式，可以根據用戶的工況將閥門的尺寸、壓力、現場的要求進行量身定做。
Q911N電動高壓微型球閥是東之正閥門的超小型電動閥門品種，其執行器和閥體的一體化設計，極大地減小了外形體積，為在儀器儀表及小型設備上的使用提供了方便。閥球、閥桿采用浮動密封結構，既減小了扭力又克服了結垢導致開關不靈的弊病。用戶可選配帶手動和不帶手動的品種，執行器的顏色以及閥體材質、控制方式有多種選擇，電動高壓微型球閥廣泛應用于暖通、空調、水處理等各類流體控制設備。
二、電動高壓微型球閥 型號編制說明：（Q911N-160P）
Q | 9 | 1 | 1 | N | -160 | P |
閥門類型 | 動作方式 | 連接方式 | 閥門結構 | 密封材料 | 公稱壓力 | 閥體材質 |
Q：球閥 | 9：電動 | 1：內螺紋 | 1：浮動球 | N：尼龍 | 160：16MPa | P：不銹鋼304 |
6：焊接 | PPL：對位聚苯 | R：不銹鋼316 |
三、電動高壓微型球閥 主要零件材料：（單位:mm）
零件名稱 | 閥體 | 球體 | 閥桿 | 密封圈 |
Q911N-100C | 35/45 | 1Cr18 | 1Cr18Ni9Ti | 尼龍 |
Q911N-100P | 304/1Cr18Ni9Ti | 304/1Cr18Ni9Ti | ||
Q911N-100R | 316/1Cr18Ni12Mo2Ti | 316/1Cr18Ni9Ti | ||
四、電動高壓微型球閥 美標主要尺寸：600Lb、900Lb（采用：ASME、B16.11-1991標準）
口徑 | d | L | L1 | H | W | D | L3 |
流量 | 總長 | 中段瓣總長 | 中心高度 | 手柄長度 | 半插口 | 有效長度 | |
NPT3/8" | 10 | 100 | 60 | 62 | 150 | 1280 | 10 |
NPT1/2" | 14 | 100 | 60 | 65 | 150 | 21.85 | 10 |
NPT3/4" | 19 | 140 | 80 | 74 | 180 | 27.30 | 13 |
NPT1" | 24 | 140 | 80 | 80 | 180 | 34.05 | 13 |
NPT11/4" | 31 | 160 | 90 | 95 | 255 | 42.80 | 13 |
NPT11/2" | 39 | 180 | 100 | 98 | 255 | 48.80 | 13 |
NPT2" | 48 | 200 | 110 | 108 | 255 | 61.35 | 16 |
NPT21/2" | 63 | - | - | - | - | 74.20 | 16 |
NPT3" | 78 | - | - | - | - | 90.15 | 16 |
NPT4" | 98 | - | - | - | - | 115.80 | 19 |
五、電動高壓微型球閥 國標主要尺寸：（單位:mm ）
公稱通徑 | Q911N-100/160、Q11N-100/160P | Q911N-320、Q11N-320P | |||||||||
管螺紋 | 尺寸（mm） | 管螺紋 | 尺寸（mm） | ||||||||
d | L | H | W | E | H | W | SW | L | |||
6 | 1/4 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | 70 |
10 | 3/8 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | - |
15 | 1/2 | 11 | 85 | 43 | 108 | 42.5 | 1/2 | 68 | 130 | 41 | 85 |
20 | 3/4 | 14 | 95 | 45.5 | 146 | 47.5 | 3/4 | 77 | 180 | 46 | 95 |
25 | 1 | 21 | 105 | 59.5 | 146 | 52.5 | 1 | 82 | 180 | 55 | 105 |
32 | 1 1 /4 | 25 | 120 | 64.5 | 146 | 60 | 1 1 /4 | 115 | 300 | 70 | 120 |
40 | 1 1 /2 | 32 | 130 | 76 | 254 | 65 | 1 1 /2 | 120 | 300 | 80 | 130 |
50 | 2 | 38 | 150 | 81 | 254 | 75 | 2 | 130 | 300 | 100 | 150 |
