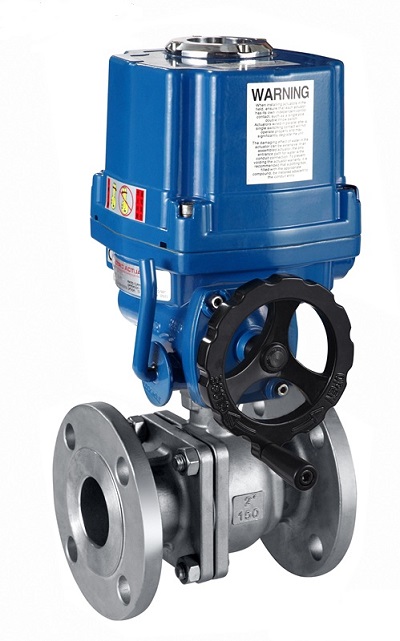

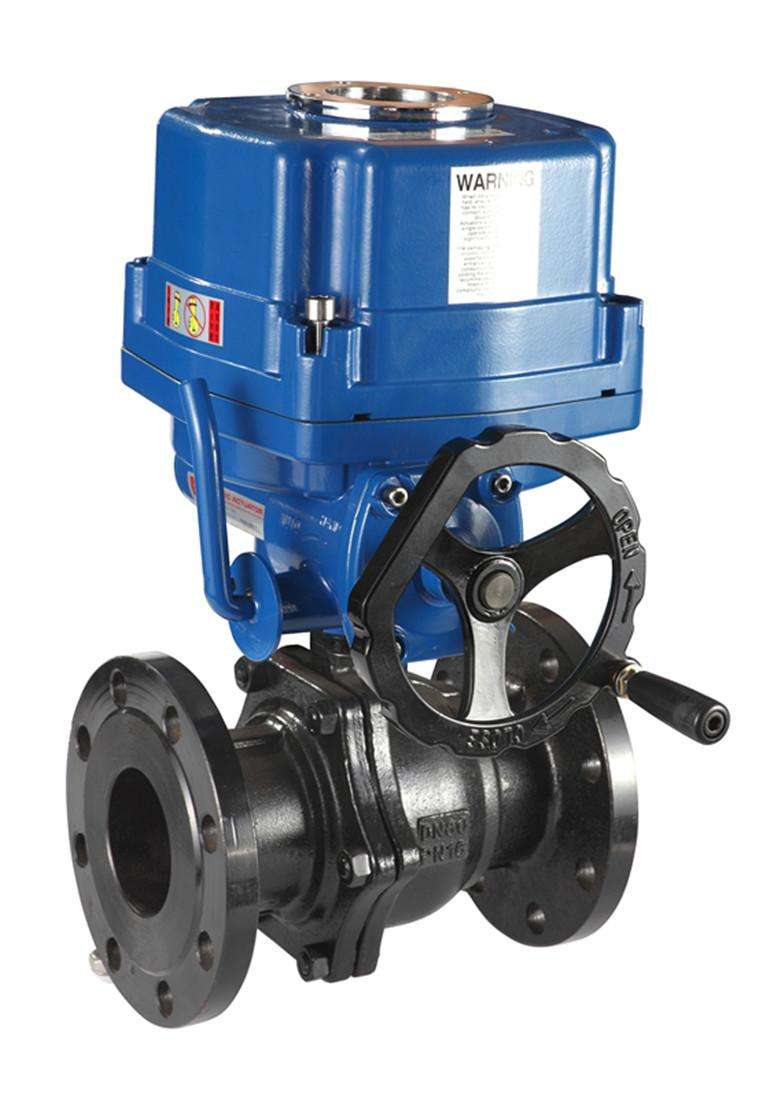

電動調節球閥
型號：TQ941F-16
信號輸出輸入：4-20mA
材質：碳鋼、不銹鋼、合金鋼
適用介質：水、氣體、蒸汽、油品等
電源：AC380/220V，50/60Hz
公稱通徑：DN10～300mm
輸出力矩：50N·M～2000N·M
公稱壓力：PN1.6-31.5MPa(定制)
防護等級：IP54/IP67/IP68
電動調節球閥型號編制說明：
Q | 9 | 4 | 1 | F | -16 | P |
閥門類型 | 動作方式 | 連接方式 | 閥門結構 | 密封材料 | 公稱壓力 | 閥體材質 |
Q：球閥 | 9：電動 | 4：法蘭 | 1：浮動球 | F：聚四氟乙烯 | 16：1.6MPa | C：碳鋼 |
F46：F46 | 25：2.5MPa | P：不銹鋼304 | ||||
H：硬密封 | 40：4.0MPa | R：不銹鋼316 |
電動調節球閥原理：
東之正閥門TQ941F-16電動調節球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
電動調節球閥概述：
TQ941F電動調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動調節球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。上海東之正電動調節球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。電動調節球閥旋轉90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
