防爆電動內螺紋球閥 型號名稱：BQ911F 公稱通徑：DN15～100mm

公稱壓力：PN1.6、2.5、4.0、6.4MPa 材質：不銹鋼304、316、316L

閥座密封：PTFE、PPL、金屬密封 溫   度：PTFE≤180℃、PPL≤350℃、金屬密封≤450℃

適用介質：水、石油、酸堿類、粘性流體、漿料、強氧化性介質等 特   點：連線簡單，結構緊湊、阻力小、動作穩定

一、防爆電動內螺紋球閥 介紹：

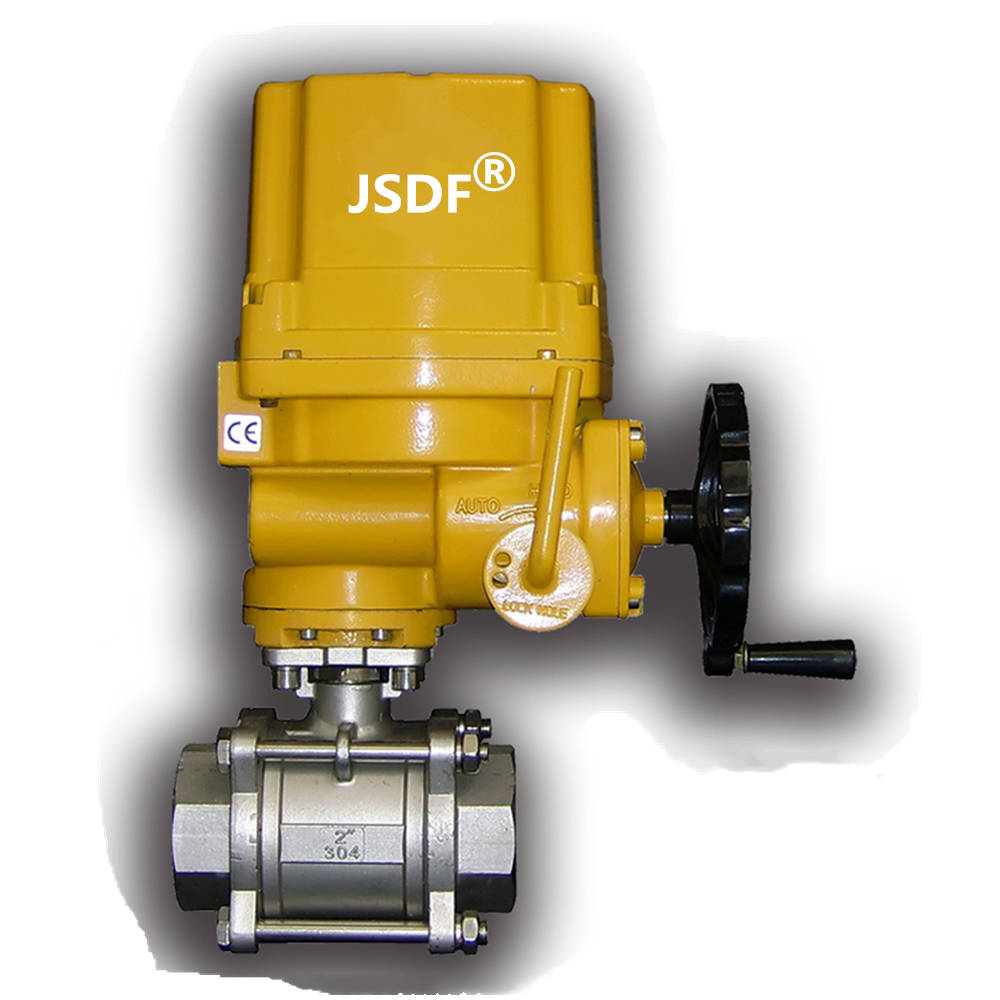

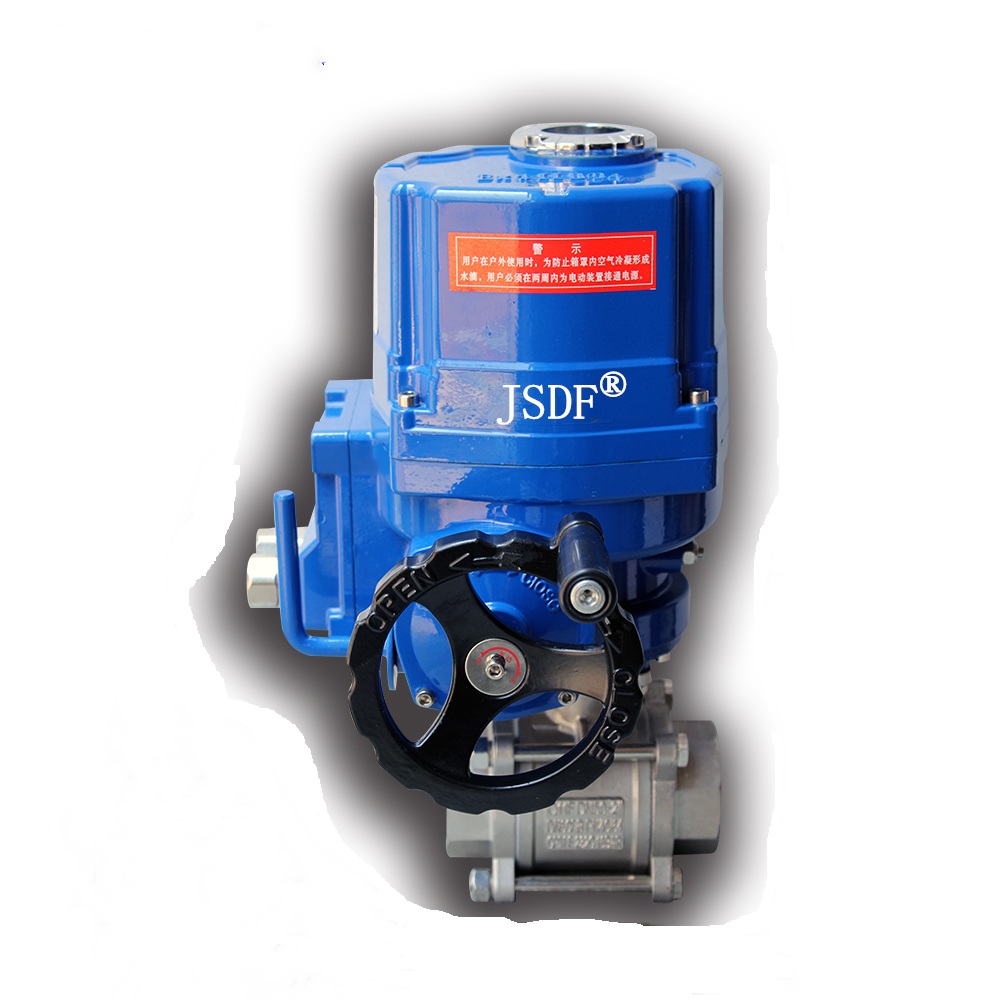

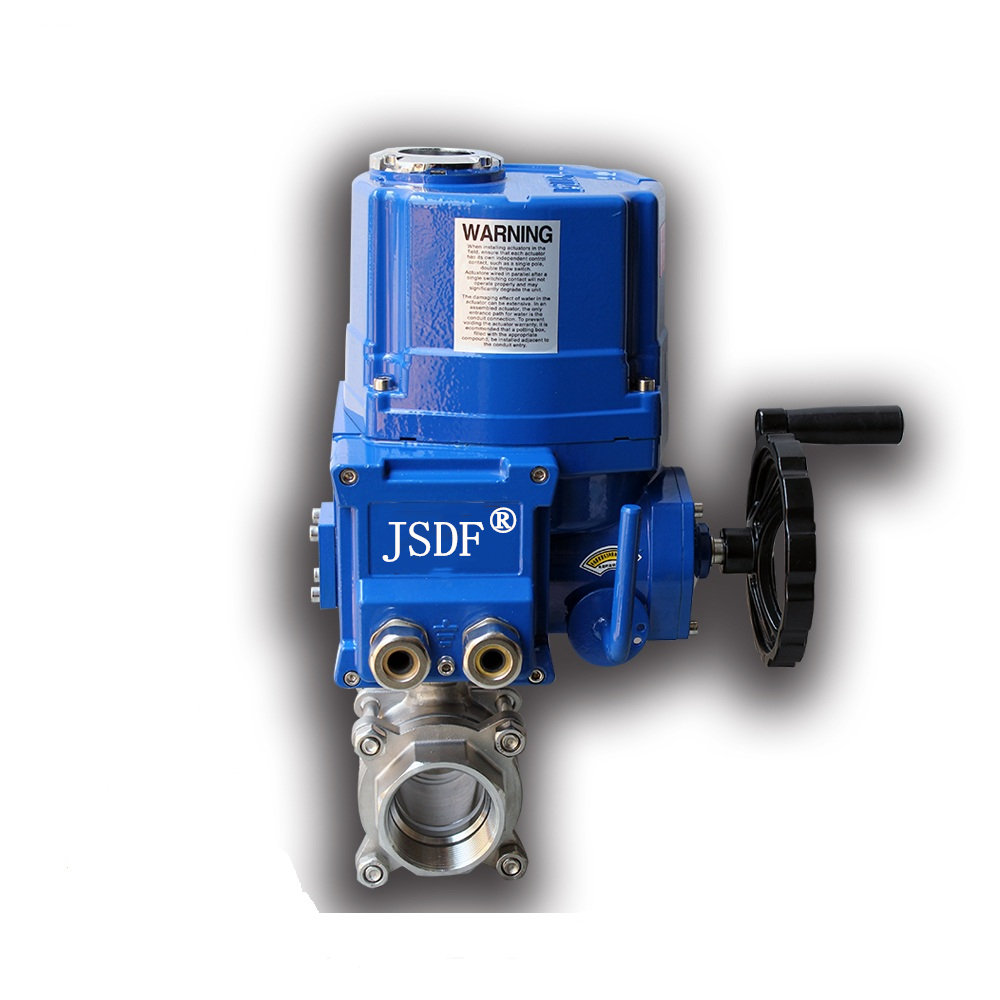

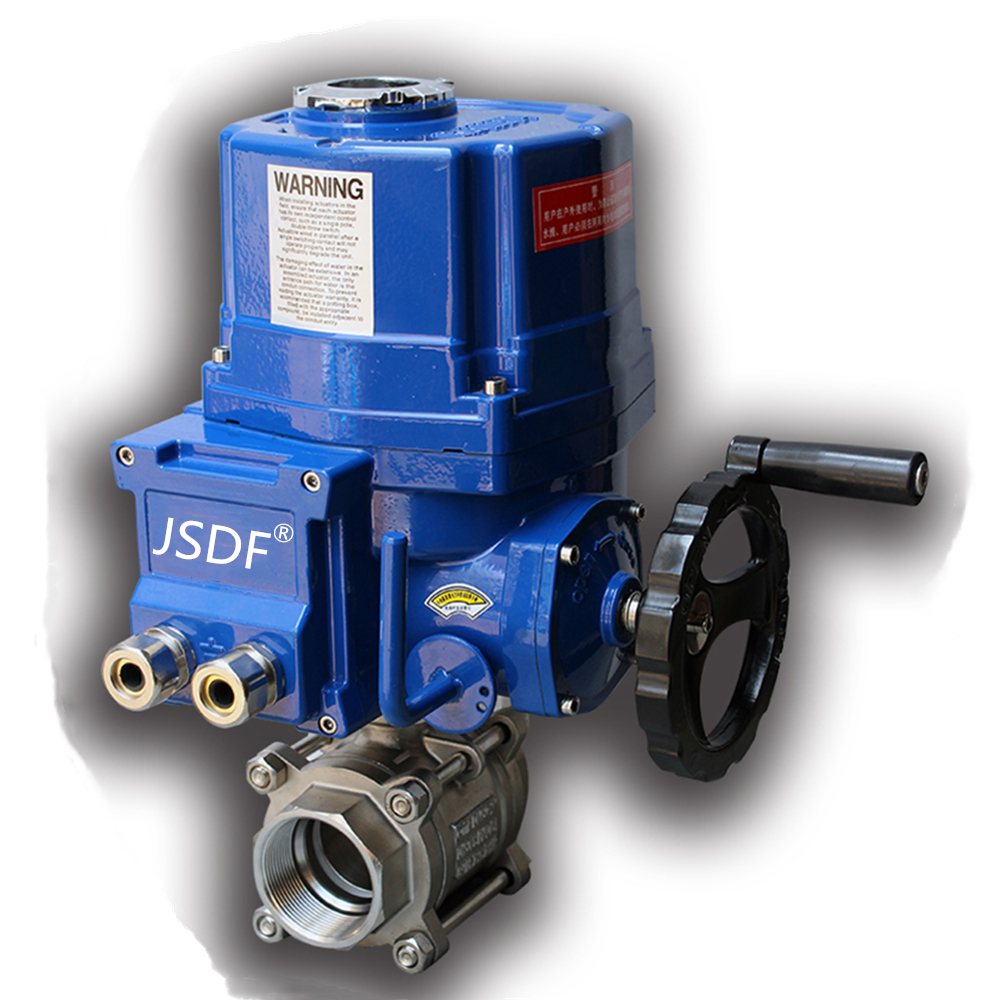

BQ911F防爆電動內螺紋球閥又稱防爆電動不銹鋼三片式內螺紋球閥，該閥安裝在工業管道上，用于切斷或接通管線內介質，起到遠程開關控制的作用。東之正牌防爆電動內螺紋球閥閥體采用臺灣的技術工藝，結構合理、造型美觀，閥座采用彈性密封結構，密封可靠，啟閉輕松，閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。

二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW)，并均可帶國際標準ISO支架平臺和鎖定裝置。三片式內螺紋球閥體積小，由三部分閥殼組成，通過四只較長螺栓從兩端夾住中間閥體與閥球而成，其優點是維修拆卸時不用拆卸管路螺紋，直接拆卸四只螺栓，閥體中間部分即可取出。防爆電動內螺紋球閥適用于輕工機械體積小空間窄的場合，具有體積小、配套簡單、流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。

二、防爆電動內螺紋球閥 工作原理：

BQ911F防爆電動內螺紋球閥由QT防爆電動執行器和三片式內螺紋球閥組成，工作原理是以電力為能源，由電動執行器電機正反轉帶動球閥做0-90度運動。電動執行器由兩臺完全一樣的感應式電動機，通過相同的齒輪式減速機構共同驅動輸出軸，并且通過十字街頭去操作閥桿從而使得閥桿驅動球閥轉動實現開關動作。在遠程自動化系統中可選用智能一體化防爆電動調節型執行器，能接收儀表端的4-20mA信號控制球閥的開度。選用不銹鋼304、316L等材質，可廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中，作為開關、切斷、及簡單的調節閥使用。

三、防爆電動內螺紋球閥 執行器介紹：

防爆電動執行器整體結構是由電氣控制系統、減速器機構、行程力矩控制機構以及手輪限位等部分組成。電氣控制系統是由有整體型模塊、按鈕各儀表以及接觸器組成，減速機構是由一對直形齒輪和少齒輪二級傳遞驅動方式組成。手輪限位是可以做到全自動切換功能，在需要手動的時候可以直接去操作手輪將啟動電動裝置，當行程控制機構出現故障的時候機械限位就會起到保護閥門作用。在各種不同行業的應用中，可選用不同電壓、功能等產品，詳細見下面參數，也可聯系我司工作人員，讓我們?yōu)槟鷪?bào)價，并提供優質的產品服務。

四、防爆電動內螺紋球閥 執行器參數：

電源：AC110、220、380V/DC24、220V

輸出力矩：50N·M～1000N·M

任選功能：防爆開關型、防爆調節型

動作范圍：0～90°±5°

電 機：全封閉鼠籠式感應電機

環境溫度：-20℃～70℃

手動操作：機械離合機構

自鎖裝置：蝸輪、蝸桿機構提供自鎖

防護等級：Exd Ⅱ BT4 IP67

輸入信號：DC1-5V、0-10V、4-20mA(調節型)
